高壓藍式過濾器

高壓藍式過濾器

編輯日期：2024/7/22 17:18:08      點擊：
  • 產       地：上海
  • 型       號：PFLI-F、PFLM-F
  • 公稱壓力：1.6MPa~2.5MPa
  • 公稱通徑：DN10~DN200
  • 適用介質：油、水、氣
  • 適用溫度：/
產品介紹

　　一、產品概述:

　　藍式過濾器用油或其它液體管道上，過濾管道里的雜物，過濾孔面積比通徑管面積大于2-3倍．遠遠超過Ｙ型、Ｔ型過濾器過濾面積。過濾器精度在過濾器中屬于一種精度較高的過濾器，濾網結構與其它過濾網不一樣。

　　工作原理：

　　管道在安裝時會有其它雜物帶入管道，在生產中原材料中也含有雜物。管道里液體經過過濾器時它的污物由過濾器收藏到濾網中，在一定的程度時打開殼蓋清理濾網即可。

　　技術參數：

　　工作壓力：1.6-2.5MPa 　　　介質：油、水、氣 　　　殼體：鋼管焊制 　　　過濾精度：0.22-1.0mm　　　濾芯、濾網：304材料

高壓藍式過濾器

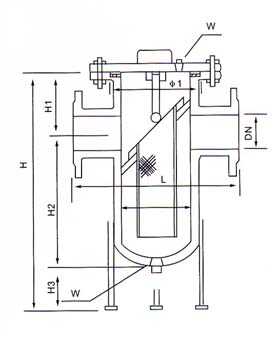

      二、外型連接尺寸： 1.6MPa
DN φ L H1 H W
25 89 220 90 260 R1/2
32 89 220 95 270 R1/2
40 114 280 110 300 R1/2
50 133 280 120 310 R1/2
65 140 330 130 350 R3/4
80 168 340 140 400 R3/4
100 219 420 160 470 R3/4
150 273 500 190 620 R3/4
200 325 560 220 770 R3/4

       2.5MPa

DN φ L H1 H2 H3 H W
100 219 420 160 310 120 590 R3/4
150 273 500 190 430 130 750 R3/4
200 325 560 220 550 150 920 R3/4
250 426 680 270 660 170 1100 R3/4
300 480 750 320 860 200 1380 R1"
350 540 800 350 1030 200 1580 R1"
