帶導流孔平板閘閥Z43F
- 產 地：上海
- 型 號：Z43F
- 公稱壓力：1.6MPa~6.4MPa
- 公稱通徑：DN50~DN1000
- 適用介質：水、石油、天然氣等
- 適用溫度：-29℃～129℃
一、產品概述
帶導流孔平板閘閥Z43F具有密封性能可靠、啟閉力矩小、抗硫耐磨、使用壽命長、可通毛球清掃管線等特點；適用于水、石油、天然氣等非腐蝕性和腐蝕性介質的管路系統中作啟閉裝置，特別適用于石油、長輸管線等領域。
二、產品特點
1、閥體有鑄造和焊接兩種結構。
2、閥座采用O形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的1/2，能達到輕松開、關閥門。
3、閥座采用密封面上鑲嵌PTFE，具有PTFE對金屬和金屬對金屬的雙重密封，PTFE密封面同時清除閘板臟物的作用。
4、金屬對金屬密封的閥門，閥體外部設有注油脂結構，油脂通過注脂器、閥座進入閥門密封面，使閥門達到零泄漏。
5、帶導流孔閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
6、閥門的全開的，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。
7、帶導流孔平板閘閥采用帶自密封能力的填料結構，無需經常調節，開、關極為輕便，且密封性可靠，填料函處設有輔助密封油脂注入結構，密封性能絕對可靠，真正達到零泄漏；解決了通用閥門填料處最容易外漏的弊病。
8、帶導流孔平板閘閥關閉時能自動卸掉內腔高壓（詳見工作原理圖），保證使用安全。
9、全封閉結構，防護性能好，可適應全天候要求。
10、帶導流孔平板閘閥設有指示桿或觀察窗以表示閥門的啟閉情況。
三、主要技術規范
設計規范
結構長度
連接法蘭
試驗與檢驗
壓力-溫度
產品標識
JB/T5298
JB/T5298
JB/79
JB/T5298
GB9131
GB/T12220
API6D
API6D
ANSI-16.5
API6D
ANSI B16.34
MSS SP-25
四、主要性能規范
設計等級
常溫下試驗壓力（MPa）
適用溫度℃
適用介質
殼體
左密封
左密封
低壓密封
“G”型
“D”型
普通型
“抗硫”型
“基本”型
公稱壓力PN（MPa）
1.6
2.4
1.76
1.76
0.6
-29～50
-45～21
-2～121
H2S和CO2總含量大于500mg/m2的介質
石油、天然氣、水等
2.5
3.75
2.75
2.75
0.6
4.0
6.0
4.4
4.4
0.6
6.4
9.6
7.04
7.04
0.6
磅級Lb
150
3.0
2.2
2.2
0.6
300
7.7
5.6
5.6
0.6
五、主要零部件材料
閥門/閥蓋
WCB
WC6
A352-LCB
A351-CF8M
閘板
2Cr13+ENP
20CrMoV+STL
ANSO410+ENP
ANSI316+ENP
閥桿
2Cr13
2Cr13
A182-A6a
A182-A316S
閥座
25+PTFE
20CrMoV+STL
A105+PTFE
A182-F316+PTFE
填料
NBR/FPM
柔性石墨/Flexible Graphite
聚四氟乙烯/PTFE+FPM
墊片
—
螺栓
35
35CrMo
A193-B7M
A193-B8
適用介質
水、油口、蒸汽
蒸汽、油品
丙烷、乙烯
硝酸類

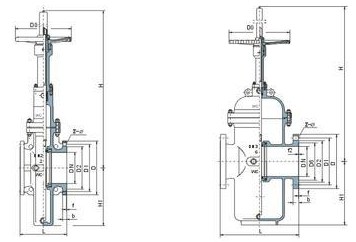

六、主要外形與連接尺寸
PN(MPa)
DN
L
D
D1
D2
D0
f
b
H
H1
Z-φ
1.6
50
178
160
125
100
250
3
16
584
80
4-18
65
190
180
145
120
250
3
18
634
95
4-18
80
203
195
160
135
250
3
20
688
100
8-18
100
229
215
180
155
300
3
20
863
114
8-18
125
254
245
210
185
350
3
22
940
132
8-18
150
267
280
240
210
350
3
24
1030
150
8-23
200
292
335
295
265
350
3
26
1277
168
12-23
250
330
405
355
320
400
3
30
1491
203
12-25
300
356
460
410
375
450
4
30
1701
237
12-25
350
381
520
470
435
500
4
34
1875
265
16-25
400
406
580
525
485
305
4
36
2180
300
16-30
450
432
640
585
545
305
4
40
2440
325
20-30
500
457
705
650
608
305
4
44
2860
360
20-34
600
508
840
770
718
305
5
48
3450
425
20-41
700
610
910
840
788
305
5
50
3960
460
24-41
800
660
1020
950
898
305
5
52
4550
512
24-41
900
711
1120
1050
998
250
5
54
5250
565
28-41
1000
811
1255
1170
1110
250
5
56
5870
630
28-48
2.5
50
178
160
125
100
250
3
20
584
80
4-18
65
190
180
145
120
300
3
22
634
95
8-18
80
203
195
160
135
350
3
22
688
100
8-18
100
229
230
190
160
350
3
24
863
114
8-23
125
254
270
220
188
350
3
28
940
132
8-25
150
267
300
250
218
400
3
30
1030
150
8-25
200
292
360
310
278
450
3
34
1277
168
12-25
250
330
425
370
332
500
3
36
1491
203
12-30
300
356
485
430
390
305
4
40
1701
237
16-30
350
381
550
490
448
305
4
44
1875
265
16-34
400
406
610
550
505
305
4
48
2180
300
16-34
450
432
660
600
555
305
4
50
2440
325
20-34
500
457
730
660
610
305
4
52
2860
360
20-41
600
508
840
770
718
305
5
56
3450
425
20-41
700
610
955
875
815
305
5
60
3960
460
24-48
800
660
1070
990
930
305
5
64
4550
512
24-48
900
711
1180
1090
1025
5
66
5250
595
28-54
1000
811
1305
1210
1140
5
68
5870
660
28-58
