對夾式雙瓣旋啟止回閥H76X,H76H,H76W
- 產 地：上海
- 型 號：H76H、H76X
- 公稱壓力：PN10-PN40
- 公稱通徑：DN50-DN600
- 適用介質：清水、污水、海水等
- 適用溫度：X≤80℃，H≤350℃
一、產品概述
對夾式止回閥H76X,H76H,H76W常用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。 對夾式雙瓣旋啟止回閥采用對夾式連接，蝶板為兩個半圓，也叫雙瓣止回閥，采用彈簧強制復位，閥門打開時雙瓣成蝶形，也稱作蝶形止回閥，其密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，
密封可靠。
二、產品特點
1、結構簡單，重量輕，特別適合低壓大口徑管道；
2、體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3、閥瓣關閉快速，水錘壓力??；
4、水平管道或垂直管道均可使用，安裝方便；
5、流道通暢、流體阻力??；
6、動作靈敏、密封性能好；
7、閥瓣行程短、關閥沖擊力??；
8、整體結構、簡單緊湊、造型美觀；
9、使用壽命長、可靠性高。
10、對夾連接方式，生產工藝簡單，拆裝方便；
11、密封面可為本體堆焊耐磨材料或橡膠，使用范圍廣，密封可靠。
三、執行標準
設計規范：API 594
結構長度：GB/T 12221 API 594
法蘭連接：GB/T 9113 JB/T 79 ASME B16.5
試驗與檢驗：GB/T 13927 JB/T9092

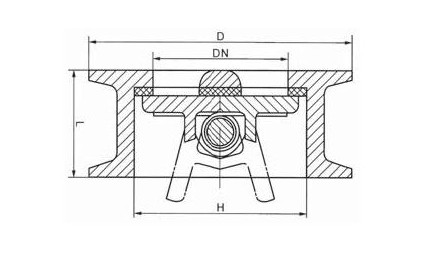

四、產品結構圖
五、主要技術參數
| 基本型號 | H76H | H76X | H76W | |
| 工作壓力（MPa） | 1.6~4.0 | |||
| 口徑 |
DN50-DN600 |
|||
| 適用介質 | 水、油、氣、各種腐蝕性介質 | |||
| 可選材料 | 閥體 | WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | ||
| 閥瓣 | WCB CF8 CF8M 鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | |||
| 閥桿 | 2Cr13 F304 F316鉻鉬鋼 低溫鋼 鎳合金 Monel Duplex Steel | |||
| 密封面 | 橡膠/不銹鋼/司太立合金 | |||
| 彈簧 | F304/F316/X-750/Monel | |||
六、主要外形與連接尺寸（1.6MPa~4.0MPa）
| 公稱通徑 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | ||||
| L | D | L | D | L | D | L | D | |
| DN50 | 60 | 109 | 60 | 109 | 60 | 109 | 60 | 109 |
| DN65 | 67 | 129 | 67 | 129 | 67 | 129 | 67 | 129 |
| DN80 | 73 | 144 | 73 | 144 | 73 | 144 | 73 | 144 |
| DN100 | 73 | 164 | 73 | 164 | 73 | 170 | 73 | 170 |
| DN125 | 86 | 194 | 86 | 194 | 86 | 197 | 86 | 197 |
| DN150 | 98 | 220 | 98 | 220 | 98 | 227 | 98 | 227 |
| DN200 | 127 | 275 | 127 | 275 | 127 | 287 | 127 | 293 |
| DN250 | 146 | 330 | 146 | 332 | 146 | 343 | 146 | 355 |
| DN300 | 181 | 380 | 181 | 387 | 181 | 403 | 184 | 450 |
| DN350 | 184 | 440 | 184 | 447 | 184 | 460 | 222 | 478 |
| DN400 | 191 | 492 | 191 | 498 | 191 | 518 | 232 | 549 |
| DN450 | 203 | 542 | 203 | 558 | 203 | 568 | 264 | 572 |
| DN500 | 219 | 597 | 219 | 620 | 219 | 624 | 292 | 626 |
| DN600 | 222 | 698 | 222 | 734 | 222 | 734 | 318 | 745 |
| 公稱通徑 | 150Lb | 300Lb | 600Lb | |||
| L | D | L | D | L | D | |
| 2 | 60 | 103 | 60 | 110 | 60 | 110 |
| 2-1/2 | 67 | 122 | 67 | 129 | 67 | 129 |
| 3 | 73 | 135 | 73 | 148 | 73 | 148 |
| 4 | 73 | 173 | 73 | 180 | 79 | 192 |
| 5 | 86 | 196 | 86 | 215 | 105 | 240 |
| 6 | 98 | 222 | 98 | 250 | 136 | 265 |
| 8 | 127 | 279 | 127 | 307 | 165 | 319 |
| 10 | 146 | 339 | 146 | 361 | 213 | 399 |
| 12 | 181 | 409 | 181 | 422 | 229 | 456 |
| 14 | 184 | 450 | 222 | 485 | 273 | 490 |
| 16 | 191 | 514 | 232 | 539 | 305 | 562 |
| 18 | 203 | 549 | 264 | 594 | 362 | 610 |
| 20 | 219 | 606 | 292 | 652 | 368 | 680 |
| 24 | 222 | 717 | 318 | 772 | 438 | 786 |
