法蘭式水封截止閥DSJ41H，DSJ41Y
- 產 地：上海
- 型 號：DSJ41H，DSJ41Y
- 公稱壓力：2.5MPa～4.0MPa
- 公稱通徑：DN10~DN200
- 適用介質：水、油品、蒸汽等
- 適用溫度：0℃～450℃
一、產品概述
法蘭式水封截止閥DSJ41H，DSJ41Y適用于公稱壓力2.5～4.0MPa,工作溫度0～450℃的火力電站回水冷凝系統及石油、化工等要求與大氣隔離的系統管道上，用來切斷或接通管路中的介質。
二、產品特點
1、產品按國家標準GB12235設計制造，結構新穎，選材合理,造形美觀。連接端有法蘭和焊接，可根據用戶要求配接
2、填料函設計成水密封結構，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系統與大氣隔離，保證良好氣密性
3、閥桿經調質和表面氮化處理，有良好的搞腐蝕性和抗擦傷性
4、結構緊湊，操作靈活，檢修方便，使用壽命長
5、倒密封采用不銹鋼螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，倒密封可靠。填料更換和維修可在不停機情況下進行，方便快捷不影響系統運行。
6、 DS/Z型系列采用雙閘板雙向彈‘}生密封、啟閉靈活、迅速、密封可靠。
7、在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
8、閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。
三、主要零部件材料
|
閥體 |
閥蓋 |
閥瓣 |
閥座 |
閥桿 |
填料 |
適用介質 |
適用溫度
(≤℃)
|
|
WCB |
25+D507Mo |
25+D577 |
2Cr13 |
柔性石墨 |
水、油品、蒸汽 |
425 |
|
|
A105 |
2Cr13+
Stellite 12
|
2Cr13+
Stellite 6
|
2Cr13 |
柔性石墨 |
水、油品、蒸汽 |
450 |
|

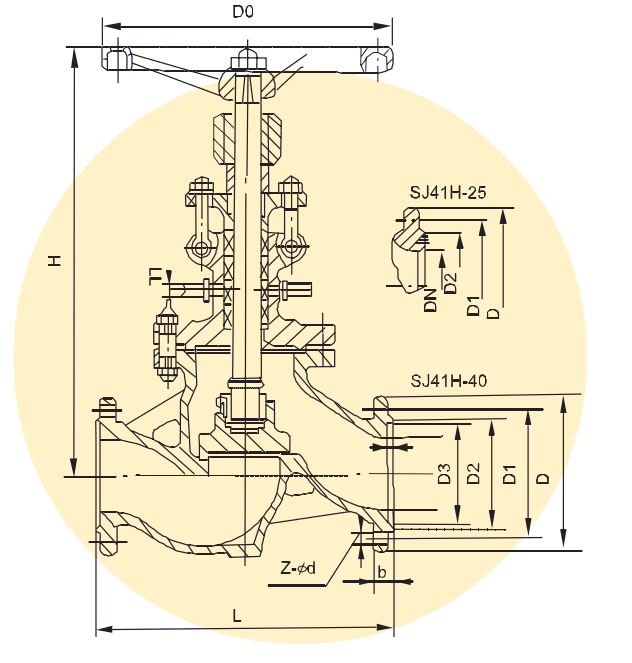

四、主要外形與連接尺寸
|
公稱壓力
PN(MPa)
|
公稱通徑
DN(mm)
|
標準值 |
參考值 |
||||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
f |
n |
Z-φd |
D0 |
H |
質量 |
||
|
2.5 |
10 |
130 |
90 |
60 |
40 |
16 |
2 |
4-φ14 |
120 |
272 |
6 |
||
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-φ14 |
120 |
272 |
6 |
|||
|
20 |
150 |
105 |
75 |
55 |
16 |
2 |
4-φ14 |
120 |
280 |
6 |
|||
|
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-φ14 |
160 |
332 |
10 |
|||
|
32 |
180 |
135 |
100 |
78 |
18 |
2 |
4-φ18 |
160 |
342 |
l1 |
|||
|
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-φ18 |
200 |
395 |
17 |
|||
|
50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-φ18 |
240 |
43l |
24 |
|||
|
65 |
290 |
180 |
145 |
120 |
22 |
3 |
4-φ18 |
280 |
457 |
33 |
|||
|
80 |
310 |
195 |
160 |
135 |
22 |
3 |
8-φ18 |
320 |
505 |
47 |
|||
|
100 |
350 |
230 |
190 |
160 |
24 |
3 |
8-φ23 |
360 |
549 |
62 |
|||
|
125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-φ25 |
400 |
62l |
96 |
|||
|
150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-φ25 |
500 |
703 |
128 |
|||
|
200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-φ25 |
650 |
828 |
168 |
|||
|
4.0 |
10 |
130 |
90 |
60 |
40 |
35 |
16 |
2 |
4 |
4-φ14 |
120 |
272 |
6 |
|
15 |
130 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
4-φ14 |
120 |
272 |
6 |
|
|
20 |
150 |
105 |
75 |
55 |
5l |
16 |
2 |
4 |
4-φ14 |
120 |
280 |
6 |
|
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4 |
4-φ14 |
160 |
332 |
10 |
|
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
2 |
4 |
4-φ18 |
160 |
342 |
11 |
|
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
3 |
4 |
4-φ18 |
200 |
395 |
17 |
|
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
240 |
43l |
24 |
|
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
4-φ18 |
280 |
457 |
33 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
320 |
505 |
47 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
360 |
549 |
62 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
400 |
621 |
96 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
500 |
703 |
128 |
|
|
200 |
600 |
360 |
310 |
278 |
260 |
34 |
3 |
4．5 |
12-φ25 |
650 |
828 |
168 |
|
