上海飛球閥門生產的氣動法蘭式三通球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水等管路。氣動三通法蘭式球閥分為“L型氣動球閥”與“T型氣動球閥”，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合德國泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。氣動三通法蘭式球閥任一通口均可用作入口而無泄漏，并可根據工況需要制成L型或T型通道。

　　一、產品特點:

　?。?）氣動法蘭式三通球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。氣動三通法蘭式球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體，也適用于密封要求較嚴格的場合。

　?。?）兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換，也能使相互垂直的兩個通道連通或關閉。

　?。?）四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路介質的合流或分流。

　?。?）T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道，使另一條孔道切斷，起改變介質流向作用。

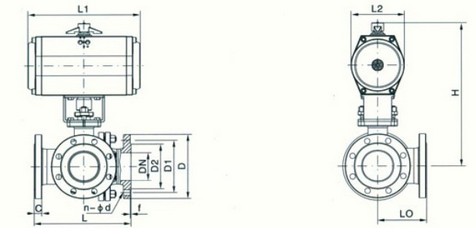

       二、產品結構圖

        三、主要技術參數

※注：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。

※注：數據分別是氣動執行器雙作用式，單作用式(彈簧復位)。

※注：根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同．相關尺寸隨之變化。
