一、產品概述

　　本系列是組合式超壓切斷關閉（過濾）調壓器，符合歐洲標準UNI—8827，并獲得歐洲CE認證和ISO9001認證的新型的燃氣設備。

　　二、技術參數

　　進口壓力：P1：2kpa-100kpa（20mbar-1bar）

　　出口壓力：P2=0.8kpa-50kpa（8mbar-500mbar）

　　流量范圍：Q=15-3000Nm3/h（天然氣）

　　穩壓精度：±5%

　　關閉壓力：≤1.2P2

　　等級：A級（符合歐洲 BS EN88準則）

　　適用介質：煤氣、天然氣、液化石油氣等無腐蝕性氣體

　　金屬材料：壓鑄合金鋁、不銹鋼和黃銅

　　非金屬材料：膜片，閥墊及其它橡膠件，采用耐介質腐蝕的丁腈橡膠，并用合成纖維加強

　　導壓管材料：紫銅管

　　連接方式：法蘭接口符合ISO7005標準

　　公稱壓力：PN16

　　切斷壓力范圍：30 - 450mbar

　　適應溫度：-15℃ - +60℃

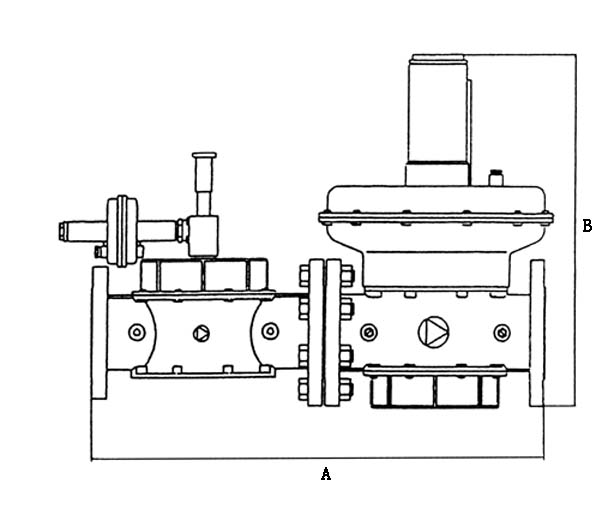

　　三、外形尺寸（MM）

型號	口徑	A	B
RC—VX080006	DN65	620	471
RC—VX090006	DN80	620	478
RC—VX100006	DN100	700	504

　　四、功能及調節方法

　　RC-VX系列燃氣超壓切斷調壓器具有調壓、穩壓、超壓關閉等功能。

　　設備運行時，如果出口壓力超過設定壓力一定值時，閥門自動關閉，從而阻止燃氣流動，

　　使整個系統處于安全狀態，待壓力過量的因素消除后，手動打開復位桿，具體的設定步驟如下：

　　1．確認所有的系統是否被停止；

　　2．調節切斷調壓彈簧設定切斷壓力；

　　3．將主壓力彈簧調節到高于工作壓力的10 %，在出口壓力表上可以檢查其結果；

　　4． 慢慢調節切斷調壓彈簧，直到使閥門關閉。此時的壓力就是切斷調壓彈簧的切斷壓力；

　　5．然后通過主壓力調節彈簧來調節實際工作壓力，在出口壓力表上檢查其結果；

　　6．這樣設備關閉壓力的設定已確定。

　　五、處理超壓后閥門被切斷的方法

　　超壓切斷后，您應當怎么做？

　　1．先看一下壓力表，此時壓力表顯示的數值為切斷狀態時氣體的壓力；

　　2．壓力表的數值如果比設定的工作壓力高時，應打開球閥，將超壓氣體放出，

　　待壓力降至工作壓力以下時關閉球閥；

　　3．然后手動打開切斷閥（拉手動復位桿）；

　　4．再次打開球閥，仔細看一下壓力表，氣體壓力是否在正常工作壓力范圍內；

　　5．如有變化，就按照前面所述的調節方法去調節。

　?。ㄕＧ闆r下，不會(huì )出現這樣的問題。）

　　六、使用注意事項及檢修

　　1．本設備不能安裝在經常有人員出入的地方，應有專人管理；

　　2．一旦調試完畢后，除專業人員，其他人不要亂動；

　　3．每年要檢查一次，超壓切斷調壓器在超壓狀態下動作是否靈敏，

　　必須由專業人員來檢測。檢測步驟就按照前面所述的壓力調節方法去調節，此過程是在球閥打開放散過程中進行的；

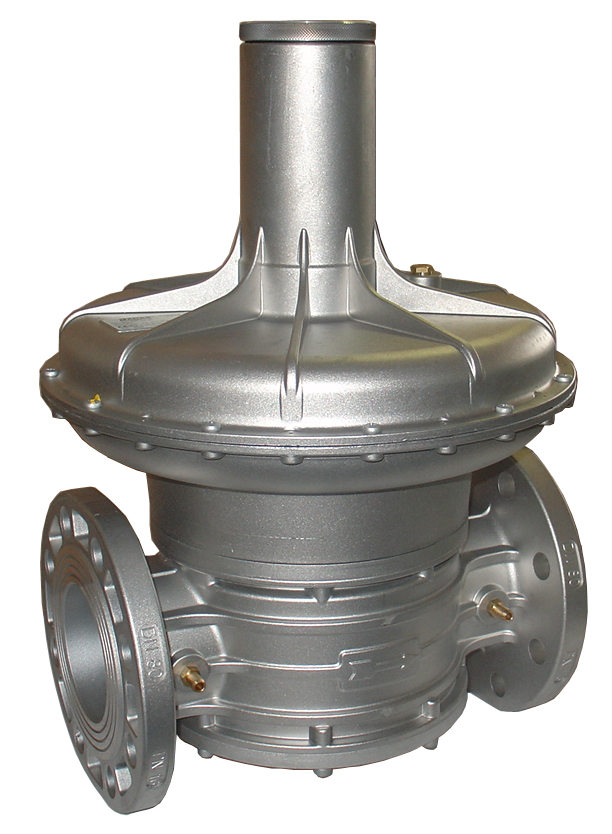

　　意大利MADAS穩壓閥馬達斯調壓器

　　詳細介紹：

　　一、簡介：

　　意大利MADAS燃氣調壓器符合歐洲BS  EN88準則和UNI-CIG7430標準，其運行時的最高的工作壓力為1bar，工作壓力在進行壓力和流量變化的情況下，仍能維持精確，UNI-CIG8042調節標準中規定：每一臺燃燒器的進氣管上都必須安裝一個調壓器。

　　二、技術參數：

　　1、進口壓力：P1：2kpa-100Kpa(20mbar-1bar)

　　2、出口壓力：P2：0.8Kpa-50Kpa(8mbar-500mbar)

　　3、流量范圍：Q=15-3000 Nm3/h（天然氣）

　　4、穩壓精度：±5%

　　5、關閉壓力：≤1.2P2

　　6、等級：A級（符合歐洲BS EN88準則）

　　7、適用介質：煤氣、天然氣、液化石油氣等無腐蝕性氣體

　　8、金屬材料：壓鑄合金鋁、不銹鋼和黃銅

　　9、非金屬材料：膜片，閥墊及其它橡膠件，采用耐介質腐蝕的丁腈橡膠，并用合成纖維加強

　　10、導壓管材料：紫銅管

　　11、連接方式：螺紋接口（DN15-DN50）符合ISO 7/1標準

　　法蘭接口（DN65-DN100）符合ISO 7005標準

　　12、適應溫度：-15℃-+60℃

　　13、最大工作壓力：1bar

　　14、最高介質溫度：60℃

　　15、公稱壓力：PN16

　　三、如何選擇調壓器：

　　調壓器的容量取決于其連接件的直徑以及壓力損失。進口處的最大壓力不能超出最大允許值。為達到最佳的工作效果，壓力降應為氣體通過調壓器因摩擦而產生的壓力損失（△P）。壓力損失△P可以從“壓力損失——流量”曲線圖中查得。

　　壓力損失：△P=調壓器進口壓力與出口壓力的差值

　　例如：進口壓力P1=30mbar

　　出口壓力P2=25mbar

　　流量Q=75 Nm3/h（天然氣）

　　選擇合適的調壓器，請按照如下步驟進行：

　　1)計算壓力損失△P=30-25=5mbar

　　2)在縱軸上找到5mbar這一點，劃一條水平線直到從流量值引出的垂線相交一點。

　　3)根據這一點，選擇其右邊那條線所代表的調壓器即可。（該例選DN50）

　　四、外形尺寸表(MM)：

型號	口徑	A	B
RC02	DN15	120	205
RC03	DN20	120	205
RC04	DN25	120	205
RC05	DN32	160	245
RC06	DN40	160	245
RC07	DN50	160	245
RC08	DN65	310	471
RC09	DN80	310	478
RC10	DN100	350	505

四、彈簧的選型及型號

彈簧型號	口徑	壓力范圍	彈簧型號	口徑	壓力范圍
MO-0400	DN20-DN25	9-25	MO-1070	DN65-DN80	7-18
MO-0500	DN20-DN25	15-45	MO-1100	DN65-DN80	13-27
MO-0825	DN20-DN25	30-120	MO-1200	DN65-DN80	22-58
MO-0900	DN20-DN25	100-150	MO-1400	DN65-DN80	50-130
MO-1005	DN20-DN25	140-320	MO-1400+MO-1800	DN65-DN80	100-200
MO-1305*	DN20-DN25	150-450	MO-1400*	DN65-DN80	130-330
MO-0500	DN32-DN40-DN50	8-13	MO-1400+MO-1800*	DN65-DN80	300-600
MO-0800	DN32-DN40-DN50	13-23	MO-1070	DN100	7-16
MO-0850	DN32-DN40-DN50	20-36	MO-1100	DN100	15-27
MO-0970	DN32-DN40-DN50	33-58	MO-1200	DN100	27-55
MO-1000	DN32-DN40-DN50	55-100	MO-1400	DN100	55-130
MO-1370	DN32-DN40-DN50	90-190	MO-1400+MO-1800	DN100	130-200
MO-1305*	DN32-DN40-DN50	190-370	MO-1400*	DN100	200-430
MO-1300*	DN32-DN40-DN50	370-500	MO-1400+MO-1800*	DN100	430-600
