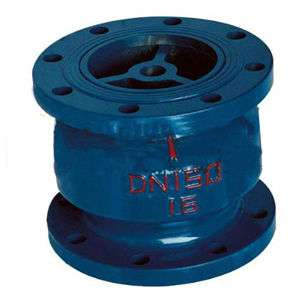

雙瓣式止回閥 H76H,H76W,H76Y
- 產 地：上海
- 型 號：H76H,H76W,H76Y
- 公稱壓力：1.0MPa~1.6MPa
- 公稱通徑：DN50~DN1000
- 適用介質：水、蒸汽、油品
- 適用溫度：-29℃~425℃
一、H76H雙瓣式止回閥簡介
H76H對夾雙瓣旋啟式止回閥由閥體、閥瓣、閥桿及彈簧等零件組成，采用對夾連接。由于閥瓣的關閉行程短，并且有彈簧加載，可顯著減少水錘現象。該閥主要適用于城市、工業及高層建筑給水、排水管網上。由于其結構長度比一般止回閥短，對有安裝空間限制的場所最為適用。
二、H76H雙瓣式止回閥產品特點：
1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
三、H76H雙瓣式止回閥執行標準：
1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82
四、H76H雙瓣式止回閥性能參數
|
型號 |
工作壓力（MPa） |
適用溫度（℃） |
適用介質 |
閥體材料 |
|
H76H |
1.0～2.5 |
－29～425 |
水、蒸汽、油品 |
碳鋼 |
|
H76W |
1.0～2.5 |
≤150 |
硝酸類 |
不銹鋼 |
|
H76Y |
1.0～2.5 |
≤150 |
硝酸類 |
不銹鋼 |
六、H76H雙瓣式止回閥技術參數
|
型號 |
公稱壓力 PN(MPa) |
強度試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用溫度 |
適用介質 |
|
H76X-10 |
1.0 |
1.5 |
1.1 |
≤80℃ |
清水 污水 |
|
H76X-16 |
1.6 |
2.4 |
1.76 |
五、H76H雙瓣式止回閥主要外形尺寸:
|
公稱通徑 DN(mm) |
L(mm) |
H(mm) |
D(mm) |
|
|
1.0MPa |
1.6MPa |
|||
|
50 |
43 |
60 |
105 |
105 |
|
65 |
46 |
73 |
124 |
124 |
|
80 |
64 |
89 |
142 |
142 |
|
100 |
64 |
110 |
162 |
162 |
|
125 |
70 |
141 |
192 |
192 |
|
150 |
76 |
168 |
218 |
218 |
|
200 |
89 |
219 |
272 |
273 |
|
250 |
114 |
273 |
328 |
328 |
|
300 |
114 |
324 |
378 |
384 |
|
350 |
127 |
356 |
438 |
444 |
|
400 |
140 |
418 |
489 |
495 |
|
450 |
152 |
457 |
540 |
555 |
|
500 |
152 |
526 |
594 |
616 |
|
600 |
178 |
626 |
695 |
734 |
|
700 |
229 |
672 |
810 |
804 |
|
800 |
241 |
778 |
916 |
910 |
|
900 |
241 |
878 |
1016 |
1010 |
|
1000 |
300 |
914 |
1124 |
1128 |
