燃氣專用截止閥 J41N

燃氣專用截止閥 J41N

編輯日期:2013/11/26 14:10:44      點擊:
  • 產       地:上海
  • 型       號:J41N
  • 公稱壓力:1.6MPa~4.0MPa
  • 公稱通徑:DN10~DN150
  • 適用介質:石油氣、空氣等無腐蝕性介質
  • 適用溫度:≤150℃
產品介紹
   一、產品概述

  J41N  燃氣專用截止閥驅動方式為手動,連接為法蘭連接方式,閥門為直通式,閥座密封面材料為尼龍塑料、公稱壓力 PN40、閥體材料為碳素鋼的截止閥。本閥門使用于城市液化氣石油氣貯備站,也使用于煉油廠,石油化工廠,石油化工廠的液化氣系統,作為控制介質截的啟閉裝置。

燃氣專用截止閥 J41N

  二、主要性能參數

J41N  燃氣專用截止閥主要性能參數
型號
PN
工作壓力 / MPa
適用溫度 / ℃
適用介質
J41N-40
40
4.0
≤150
石油氣、空氣等無腐蝕性介質

  三、主要零部件材料

J41N  燃氣專用截止閥零部件材料
型號
材料

閥體、閥蓋
閥桿
密封面
填料

J41N-40
碳素鋼鑄件或鍛件
碳素鋼鑄件或鍛件
鐵基合金
鐵基合金

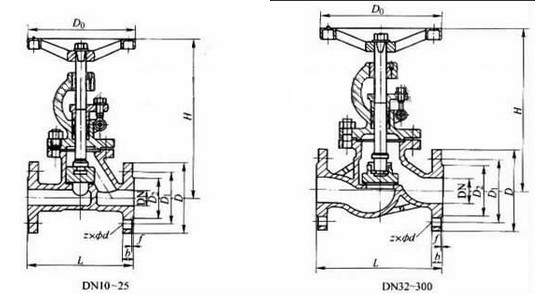

   四、主要外形與連接尺寸

J41N  燃氣專用截止閥外形結構尺寸 (mm)
DN
L
D
D1
D2
b
z×φd
H
D0
重量/KG
10
130
90
60
40
16
4×φ14
198
120
4.5
15
130
95
65
45
16
4×φ14
233
120
5
20
150
105
75
55
16
4×φ14
275
140
7
25
160
115
85
65
16
4×φ14
285
160
9
32
180
135
100
78
18
4×φ18
302
160
12
40
200
145
110
85
18
4×φ18
355
200
17
50
230
160
125
100
20
4×φ18
373
240
24
65
290
180
145
120
22
8×φ18
408
280
33
80
310
195
160
135
22
8×φ18
436
320
44
100
350
230
190
160
24
8×φ23
480
360
60
125
400
270
220
188
28
8×φ25
558
400
89
150
480
300
250
218
30
8×φ25
611
400
130
