固定式鍛鋼球閥 Q347H
- 產 地：上海
- 型 號：Q347H
- 公稱壓力：1.6MPa~15MPa
- 公稱通徑：DN50~DN1000
- 適用介質：水、油、蒸氣 、硝酸類、醋酸類
- 適用溫度：≤200℃
一、產品概述
固定式鍛鋼球閥 Q347H將閥體在兩閥座部位沿與閥門通道軸線相垂直的截面分為三部分，整臺閥門沿閥桿中心軸左右對稱，它在管道上主要用于切斷、分配和改變介質流動方向。它的大樞軸結構保證在高壓下準確的球體中心位置，保證了閥門良好的操作性能；標準閥座采用彈簧結構，將閥座推向球體，保證了良好的進出口雙向密封性能；利用自帶的排放閥，閥體中腔可向外排放；樞軸采用防吹出保護結構，有效地防止泄漏；低磨擦系數的軸承，使得扭矩減少到最小，便于閥門啟閉；閥桿與閥體有效的接觸，使防靜電接地裝置性能優越等。該產品適用于化工、石油、天然氣、冶金等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。
二、主要技術參數
|
試驗壓力（Mpa)
|
公稱壓力（Mpa)
|
壓力級（Class)
|
|||||||||||
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0 | 25.0 |
150
|
300
|
400
|
600
|
900
|
1500 | |
|
強度試驗 |
2.4
|
3.8
|
6.0
|
9.6
|
15.0
|
24 | 37.5 |
3.1
|
7.8
|
10.2
|
15.3
|
23.1
|
38.4 |
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11.0
|
17.6 | 27.5 |
2.2
|
5.6
|
7.5
|
11.2
|
16.8
|
28.1 |
|
氣密試驗
|
0.5-0.7
|
||||||||||||
|
工作溫度
|
PTFE≤150℃ PPL≤300℃
|
||||||||||||
|
適用介質
|
C：水、油、蒸氣 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ）
|
||||||||||||
三、主要零部件材料
|
零件名稱
|
材料
|
|||
|
材料代號
|
Ｃ
|
Ｌ
|
Ｐ
|
Ｒ
|
|
閥體 閥蓋
|
WCB
|
ZGOOCr17Ni14Mo2(CF3M)
|
ZG1Cr18Ni9Ti(CF8)
|
ZG1Cr18Ni12Mo2Ti(CF8M)
|
|
球體
|
2Cr13
|
ZGOOCr17Ni14Mo2(CF3M)
|
ZG1Cr18Ni9Ti(CF8)
|
ZG1Cr18Ni12Mo2Ti(CF8M)
|
|
閥桿
|
2Cr13
|
316L
|
1Cr18Ni9Ti(304)
|
1Cr18Ni12Mo2Ti(316)
|
|
閥座密封面
|
PTFE、碳素纖維＋PTFE、對位聚苯
|
|||
|
螺柱螺母
|
35 35CrMoA(B7) 45(2H)
|
2Cr13(420) 1Cr18Ni9 1Cr17Ni2(431)
|
||
|
填料
|
Ｖ型PTFE、柔性石墨
|
|||

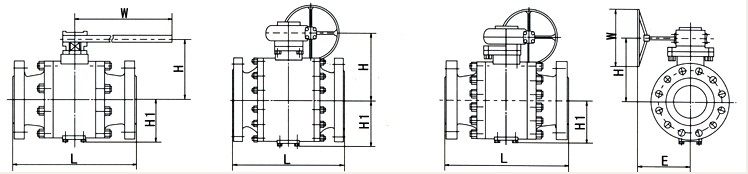

ANSI Class150 PN1.6
ANSI Class300 PN2.5 PN4.0
ANSI Class400 PN6.3
ANSI Class600 PN10.0
ANSI Class900 PN15.0
|
公稱通徑
|
NPS
|
2"
|
3"
|
4"
|
6"
|
8"
|
10"
|
12"
|
14"
|
16"
|
18"
|
20"
|
24"
|
|
DN
|
50
|
80
|
100
|
150
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
|
|
球孔直徑
|
51
|
76
|
102
|
152
|
203
|
254
|
305
|
324
|
375
|
425
|
473
|
572
|
|
|
L
|
RF&BW
|
368
|
381
|
457
|
610
|
737
|
838
|
965
|
1029
|
1130
|
1219
|
1334
|
1569
|
|
RTJ
|
371
|
384
|
460
|
613
|
740
|
841
|
968
|
1038
|
1140
|
1219
|
1334
|
1569
|
|
|
H1
|
135
|
158
|
190
|
200
|
250
|
285
|
350
|
400
|
480
|
530
|
580
|
670
|
|
|
H
|
190
|
200
|
230
|
300
|
375
|
420
|
460
|
530
|
600
|
640
|
700
|
760
|
|
|
W
|
600
|
600
|
600
|
600
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
|
E
|
116
|
116
|
116
|
171
|
171
|
83
|
83
|
123
|
123
|
180
|
180
|
220
|
|
|
F
|
350
|
350
|
350
|
420
|
420
|
650
|
650
|
735
|
735
|
735
|
735
|
735
|
|
|
重量
|
50
|
80
|
170
|
390
|
640
|
970
|
1550
|
2150
|
3320
|
4520
|
5320
|
9600
|
|
