一片式內螺紋球閥 Q11F

一片式內螺紋球閥 Q11F

編輯日期：2016/6/3 16:25:49      點擊：
  • 產       地：上海
  • 型       號：Q11F
  • 公稱壓力：1.0MPa～1.6MPa
  • 公稱通徑：DN6-DN100
  • 適用介質：水、油品、氣、硝酸、醋酸類
  • 適用溫度：-29℃～150℃
產品介紹

　　一、產品概述

　　Q11F 一片式內螺紋球閥適用于PN1.0～1.6MPa，工作溫度 -29～150℃（密封圈為增強聚四氟乙烯）或 -29～300℃（密封圈為對位聚苯）的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)，選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

一片式內螺紋球閥 Q11F

　　二、主要技術參數

適用介質 型號 閥體 球體、閥桿 手柄 密封圈 墊片、填料
水、蒸汽、油
Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C
A105、45 1Cr18/1Cr18Ni9Ti
不
銹
鋼
SS304
聚四氟乙烯PTFE增強聚四氟乙烯VUILUK PTFE對位聚苯PPL 聚四氟乙烯PTFE對位聚苯PPL
硝酸類
Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P
SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸類
Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R
SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti

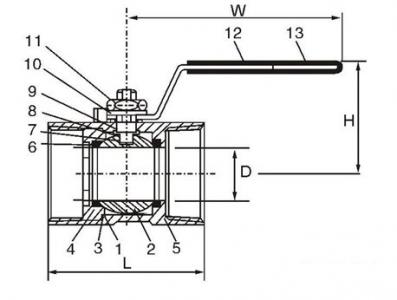

　　三、主要外形與連接尺寸

公稱通徑 管螺紋 尺寸 重量WT（g）
d L W H E D D
6 1/4″ 8 60 110 56 11.5 30 320
10 3/8″ 18 60 110 58 11.5 31 320
15 1/2″ 10.5 60 110 58 14 32 350
20 3/4″ 13 67.5 110 62 15 38 430
25 1″ 17 73 110 68 15 45 570
32 1 1/4″ 22 90 150 75 18 53.4 1000
40 1 1/2″ 25 97.5 150 83 19 63 1550
50 2″ 32 112 150 90 19 73 2170
65 2 1/2″ 40 132 180 95 21 92 3625
80 3″ 50 156 220 100 27 109 5800
100 4″ 65 196 250 115 29 138 7200
