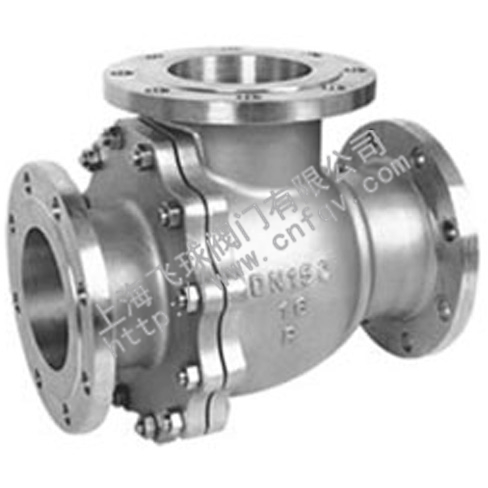

三通不銹鋼球閥Q45F,Q44F
- 產 地:上海
- 型 號:Q45F,Q44F
- 公稱壓力:1.6Mpa
- 公稱通徑:DN15~DN200
- 適用介質:水、油品、氣和酸堿腐蝕性介質
- 適用溫度:-28℃ ~150℃
一、產品概述
三通不銹鋼球閥Q45F,Q44F可分為L形和T形,L形(Q44F)三通球閥用于介質流向的切換,能使相互垂直的兩個通道連接;T形(Q45F) 三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。 三通球閥一般采用兩閥座結構,亦可根據用戶要求采用四閥座結構。
產品特點:
1、三通球閥在結構上采用一體化結構,4面閥座的密封型式,法蘭聯接少,可靠性高,設計實現了輕量化。
2、三通球閥分T型和L型,使用壽命長,流通能力大,阻力小。
3、三通球閥按作用式分單作用和雙作用兩種型式,單作用式的特點是一旦動力源發生故障時,球閥將處于控制系統要求的狀態。
工作方式:
L型流道的三通球閥,采用2面閥座,受力平衡,保證閉止通道上可靠密封。主要用于流路的換向。
T型流道的三通球閥,采用4面閥座,受力平衡,保證閉止通道上可靠密封。主要用于分流、混流、換向以及三通道的完全開放。
法蘭式三通球閥優點:
1.流體阻力小,其阻力系數與同長度的管段相等。
2.結構簡單、體積小、重量輕。
3.緊密可靠,球閥的密封面材料廣泛使用塑料、密封性好,在真空系統中也已廣泛使用。
4.操作方便,開閉迅速,從全開到全關只要旋轉90°,便于遠距離的控制。
5.維修方便,球閥結構簡單,密封圈一般都是活動的,拆卸更換都比較方便。
6.全開或全閉時,球體和閥座密封面與介質隔離,介質通過時,不會引起密封面的侵蝕。
安裝維護注意事項:
1.要留有閥柄旋轉的位置。
2.不能用作節流。
3帶傳動機構的球閥應直立安裝
工作原理如下:
A、開啟過程
1 在關閉位置,球體受閥桿的機械施壓作用,緊壓在閥座上。
2 當逆時針轉動手輪時,閥桿則反向運動,其底部角形平面使球體脫開閥座。
3 閥桿繼續提升,并與閥桿螺旋槽內的導銷相互作用,使球體開始無摩擦地旋轉。
4 直至到全開位置,閥桿提升到極限位置,球體旋轉到全開位置。
B、關閉過程
1 關閉時,順時針旋轉手輪,閥桿開始下降并使球體離開閥座開始旋轉。
2 繼續旋轉手輪,閥桿受到嵌于其上螺旋槽內的導銷的作用,使閥桿和球體同時旋轉90°。
3 快要關閉時,球體已在與閥座無接觸的情況下旋轉了90°。
4 手輪轉動的最后幾圈,閥桿底部的角形平面機械地楔向壓迫球體,使其緊密地壓在閥座上,達到完全密封。
二、主要外形與連接尺寸
型號 |
公稱通徑
DN(mm)
|
尺寸 | |||||||||
L | L2 | D | D1 | D2 | b | f | Z-d | H | W | ||
Q44F-16C
(P)
(R)
|
15 | 150 | 72 | 95 | 65 | 45 | 14 | 2 | 4-14 | 95 | 130 |
20 | 160 | 80 | 105 | 75 | 55 | 14 | 2 | 4-14 | 110 | 130 | |
25 | 180 | 90 | 115 | 85 | 65 | 14 | 2 | 4-18 | 120 | 140 | |
32 | 200 | 100 | 135 | 100 | 78 | 16 | 2 | 4-18 | 144 | 180 | |
40 | 220 | 110 | 145 | 110 | 85 | 16 | 3 | 4-18 | 152 | 220 | |
50 | 240 | 120 | 160 | 125 | 100 | 16 | 3 | 4-23 | 182 | 220 | |
65 | 260 | 130 | 180 | 145 | 120 | 16 | 3 | 4-18 | 193 | 240 | |
80 | 280 | 140 | 195 | 160 | 135 | 20 | 3 | 8-18 | 217 | 270 | |
100 | 320 | 160 | 215 | 180 | 155 | 20 | 3 | 8-18 | 245 | 350 | |
125 | 380 | 190 | 245 | 210 | 185 | 22 | 3 | 8-18 | 282 | 500 | |
150 | 440 | 220 | 280 | 240 | 210 | 24 | 3 | 8-23 | 319 | 600 | |
200 | 550 | 260 | 335 | 295 | 265 | 26 | 3 | 12-23 | 380 | 1000 | |
250 | 670 | 310 | 405 | 355 | 320 | 30 | 3 | 12-25 | 460 | 1400 | |
300 | 720 | 370 | 460 | 410 | 375 | 30 | 3 | 12-25 | 520 | 1800 |
美標連接尺寸和外形 150Lb |
公稱通徑 DN | 尺寸 | |||||||||
(in) | (mm) | L | D | D1 | D2 | b | f | Z-φd | H | LO |
1/2 | 15 | 140 | 89 | 60.5 | 35 | 10 | 1.6 | 4-φ15 | 55 | 130 |
3/4 | 20 | 165 | 98 | 70 | 43 | 11 | 1.6 | 4-φ15 | 55 | 130 |
1 | 25 | 165 | 108 | 79.5 | 51 | 12 | 1.6 | 4-φ15 | 70 | 140 |
11/4 | 32 | 220 | 117 | 79 | 64 | 13 | 1.6 | 4-φ15 | 75 | 180 |
11/2 | 40 | 250 | 127 | 98.5 | 73 | 15 | 1.6 | 4-φ15 | 90 | 220 |
21/2 | 50 | 260 | 152 | 120.5 | 92 | 16 | 1.6 | 4-φ19 | 104 | 260 |
2 | 65 | 320 | 178 | 139.5 | 105 | 18 | 1.6 | 4-φ19 | 153 | 350 |
3 | 80 | 320 | 190 | 152.5 | 127 | 19 | 1.6 | 4-φ19 | 187 | 400 |
4 | 100 | 370 | 229 | 190.5 | 157 | 24 | 1.6 | 8-φ19 | 206 | 500 |
5 | 125 | 510 | 254 | 216 | 186 | 24 | 1.6 | 8-φ22 | 252 | 600 |
6 | 150 | 510 | 279 | 241.5 | 216 | 26 | 1.6 | 8-φ22 | 244 | 1000 |
8 | 200 | 580 | 373 | 298.5 | 270 | 29 | 1.6 | 8-φ22 | 283 | 1300 |
10 | 250 | 670 | 406 | 362 | 324 | 31 | 1.6 | 12-φ25 | 345 | 1600 |
12 | 300 | 720 | 483 | 432 | 381 | 32 | 1.6 | 12-φ25 |
