緊急切斷閥（液動）Qdy421F
- 產 地：上海
- 型 號：Qdy421F
- 公稱壓力：/
- 公稱通徑：DN15~DN200
- 適用介質：天然氣，液化氣，液氨
- 適用溫度：-40℃~80℃
一、產品概述
本閥是一種安全保護閥，安裝在液化石油氣儲罐站的液相與氣相管路上，與遠距離手搖油泵配套使用，利用液壓控制閥門開啟和關閉，以便在管道或儲罐上發生大量泄漏甚至起火時，快速手動使手搖油泵卸壓，或高溫使易熔合金熔化，而本閥油缸自動卸壓，閥門迅速關閉而止漏，起安全保護作用。
二、工作原理
多只緊急切斷閥利用二只手搖油泵控制，其中一只油泵工作，通過加壓來打開切斷閥。另一只油泵備用，防止第一只油泵損壞本閥不能正常工作，每只緊急切斷閥前分別安裝一個針型閥，通過針型閥的開關來控制。
三、主要性能規范
|
壓力等級 |
20K 4.0MPa |
油缸工作壓力 |
≤6.0.Mpa |
|
使用溫度 |
-40~+80℃ |
油缸使用介質 |
混合錠子油 ，變壓器油 |
|
使用介質 |
天然氣，液化氣，液氨 |
熔閉時間 |
±70℃ |
|
關閉時間 |
≤10秒 |
油缸開啟壓力 |
≥2.0MPa |

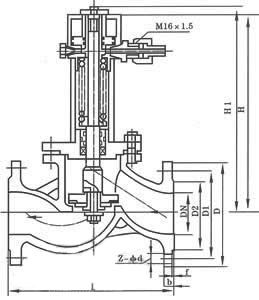

四、主要外形與連接尺寸
|
DN
|
L |
D |
D1 |
D2 |
b |
f |
z-d
|
H |
D0 |
|
15 |
130 |
95 |
65 |
45 |
16 |
2 |
4-*14
|
215 |
120 |
|
20 |
150 |
105 |
75 |
55 |
16 |
2 |
4-*14
|
255 |
120 |
|
25 |
160 |
115 |
85 |
65 |
16 |
2 |
4-*14
|
285 |
120 |
|
32 |
190 |
135 |
100 |
75 |
18 |
2 |
4-*18
|
300 |
160 |
|
40 |
200 |
145 |
110 |
85 |
18 |
3 |
4-*18
|
320 |
200 |
|
50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-*18
|
380 |
240 |
|
65 |
290 |
180 |
145 |
120 |
22 |
3 |
4-*18
|
420 |
280 |
|
80 |
310 |
195 |
160 |
135 |
22 |
3 |
4-*18
|
450 |
320 |
|
100 |
350 |
135 |
190 |
160 |
24 |
3 |
8-*23
|
520 |
360 |
|
125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-*25
|
558 |
400 |
|
150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-*25
|
750 |
400 |
|
200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-*25
|
950 |
450 |
