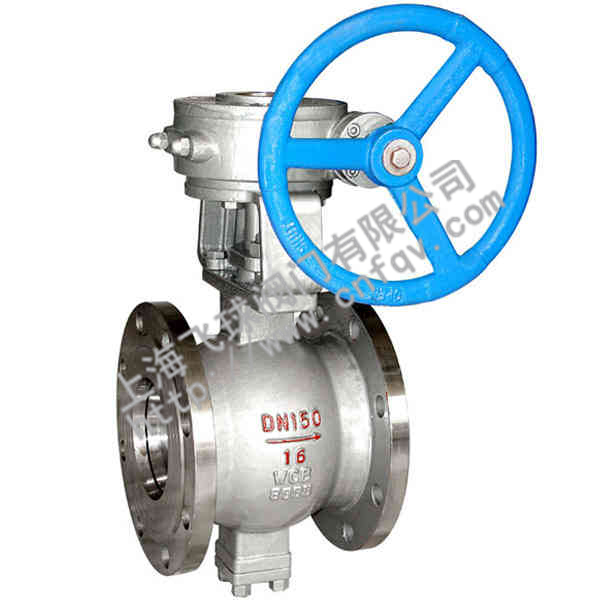

電動全焊接球閥 Q967Y
編輯日期：2014/2/19 14:16:39 點擊：
- 產 地：上海
- 型 號：Q967Y
- 公稱壓力：1.6MPa~25.0MPa
- 公稱通徑：DN50～DN1000
- 適用介質：
- 適用溫度：-29~425；℃
一、產品概述
一體式全焊接球閥的結構特點：
1、全焊接球閥擁有先進的閥座：聚多年球閥制造經驗而設計的閥座，摩擦系數低，操作力矩小，多種閥座材料，適應范圍廣。
2、閥桿防飛出結構：在閥桿下部設置臺階，從閥體內部下裝閥桿，防止閥桿飛出。
3、防靜電結構：在球體與閥體或閥桿之間設置防靜電彈簧，能將開關動作過程產生的靜電導出。
4、防火結構：先進的耐火設計，在火災后，各個泄漏部位設計成柔性石墨填料或不銹鋼夾石墨，滿足耐火要求。
5、全焊接球閥手柄操作時：采用扁頭閥桿，與手柄的連接不會(huì )錯位，從而保證了手柄指示的開關狀態與閥位一致。為防止閥門開關受到誤動作，在開關全開、全關位置設置有鎖定孔，確保閥門處于正確的位置。
6、全焊接球閥采用國內外最先進的支撐板結構，提高了閥門的使用壽命，減小了閥門的操作扭矩，大大延長了閥門的使用壽命。
二、主要技術參數
|
基本型號
|
SW EXM(K)-Q47、Q347、Q647、Q747、Q847、Q947
SW EXM(K)-Q67、Q367、Q667、Q767、Q867、Q967 |
||||
|
壓力等級范圍
|
PN1.6～25.0MPa
|
Class150～600
|
|||
|
通徑范圍
|
DN50～1000
|
2“～40”
|
|||
|
驅動方式及 適用范圍 |
手輪驅動
|
PN1.6～4.0MPa
|
PN6.4～25.0MPa
|
Class150～300
|
Class400～600
|
|
DN150～1000
|
DN50～800
|
2～6
|
2～3
|
||
|
蝸輪蝸桿
|
PN1.6～4.0MPa
|
PN6.4～25.0MPa
|
Class150～300
|
Class400～600
|
|
|
DN200～1000
|
DN100～1000
|
8～40
|
8～40
|
||
|
氣動、液動
|
PN1.6～25.0MPa
|
Class150～400
|
Class600
|
||
|
DN50～1000
|
1/2～8
|
2～28
|
|||
|
電 動
|
PN1.6～25.0MPa
|
Class150～600
|
Class600
|
||
|
DN150～1000
|
6～40
|
Class600
|
|||
三、設計標準
|
設計依據
|
GB
|
API
|
ASME
|
|
|
設計標準
|
GB/T12237
|
API 6D
|
ASME B16.34
|
|
|
結構長度 |
法蘭連接
|
GB/T12221
|
API 6D
|
ASME B16.10
|
|
對焊連接
|
GB/T15188.1
|
API 6D
|
ASME B16.10
|
|
|
連接法蘭
|
JB/T79、GB/T9113
|
ASME B16.5、B16.47
|
ASME B16.5、B16.47
|
|
|
對焊端
|
GB/T12224
|
ASME B16.25
|
ASME B16.25
|
|
|
試驗和檢驗
|
JB/T9092
|
API 6D
|
API 598
|
|
四、主要零部件材料
|
序號
|
零件名稱
|
材料
|
序號
|
零件名稱
|
材料
|
||
|
ASTM
|
GB
|
ASTM
|
GB
|
||||
|
1
|
接頭
|
A105
|
25
|
15
|
球體
|
A105+HCr
|
A105+HCr
|
|
2
|
底蓋
|
A105
|
25
|
16
|
O形圈
|
NBR-18
|
NBR-18
|
|
3
|
彈簧
|
AISI 9260
|
60Si2Mn |
17
|
填料體
|
A105
|
25
|
|
4
|
下閥桿
|
A276-410
|
1Cr13
|
18
|
止推軸承
|
PTFE+304
|
PTFE+1Cr18Ni9
|
|
5
|
滑動軸承
|
PTFE
|
PTFE
|
19
|
O形圈
|
NBR-18
|
NBR-18
|
|
6
|
O形圈
|
NBR-18
|
NBR-18
|
20
|
鍵
|
AISI C 1045
|
45
|
|
7
|
閥體
|
A105
|
25
|
21
|
加長閥桿
|
碳鋼組焊件
|
Q235組焊件
|
|
8
|
端蓋
|
A105
|
25
|
22
|
支架
|
碳鋼組焊件
|
Q235組焊件
|
|
9
|
O形圈
|
NBR-18
|
NBR-18
|
23
|
鋼管
|
A182-304
|
1Cr18Ni9
|
|
10
|
閥座
|
A105
|
25
|
24
|
管座
|
碳鋼
|
Q235A
|
|
11
|
彈簧
|
AISI 9260
|
60Si2Mn
|
25
|
接頭
|
A105
|
25
|
|
12
|
密封圈
|
PTFE
|
PTFE
|
26
|
注脂閥
|
組件
|
組件
|
|
13
|
閥桿
|
A276-410
|
1Cr13
|
27
|
接頭
|
25
|
25
|
|
14
|
鍵
|
AISI C 1045
|
45
|
28
|
球閥
|
||
