固定式碳鋼球閥 Q347F/H/Y
- 產 地：上海
- 型 號：Q347F/H/Y
- 公稱壓力：1.6MPa~16.0MPa
- 公稱通徑：DN50~DN800
- 適用介質：水、氣、油品、酸堿腐蝕性介質
- 適用溫度：-196℃～350℃
一、產品概述
固定式碳鋼球閥 Q347F/H/Y是新一代高性能球閥與浮動球閥相比，工作時閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所以固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每臺閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制。
本閥有二片式和三片式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部沒有彈簧保證閥座緊貼球體，保持密封。上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部設有調整片，保證球與密封圈的接觸位置。
兩段式和三段式固定球閥又稱側裝分體式球閥，將閥體沿與閥門通道軸線相垂直的截面分為不對稱的左右兩半，它在管道上主要用于切斷、分配和改變介質流動方面。它的樞軸結構保證了了準確的球體位置。標準閥座采用彈簧結構，將閥座推向球體，保證了良好的低壓密封性能。該球閥閥前，閥后閥座都能密封，即所謂雙向密封特性，利用自帶的排放閥，閥體中腔可向外排放。樞軸采用防吹出保護結構，低摩擦系數的軸承等。具有性能優異，可靠性高，用途廣泛，價格合理等優點，適用于化工、石油、天然氣、冶金、等行業及含硫化氫介質、雜質多、腐蝕嚴重的天然氣長輸管線。 驅動方式：手動、氣動、電動、液動等。
二、主要技術參數
|
試驗壓力 |
公稱壓力(MPa) |
壓力級(Class) |
JIS(MPa) |
|||||||||
|
1.6 |
2.5 |
4.0 |
6.4 |
10.0 |
150 |
300 |
400 |
600 |
900 |
10K |
20K |
|
|
強度試驗 |
2.4 |
3.8 |
6.0 |
9.6 |
15.0 |
3.1 |
7.8 |
10.2 |
15.3 |
23.1 |
3.1 |
7.8 |
|
密封試驗 |
1.8 |
2.8 |
4.0 |
7.0 |
11.0 |
2.1 |
5.6 |
7.5 |
11.2 |
16.8 |
2.1 |
5.6 |
|
氣密試驗 |
0.5～0.7 |
|||||||||||
|
工作溫度 |
PTFE≤150℃ PPL≤300℃ 碳纖≤350℃ |
|||||||||||
|
適用介質 |
C：水、油、蒸汽 P：硝酸類（溫度≤200℃ ） R：醋酸類（溫度≤200℃ ） |
|||||||||||
三、主要零部件材料
|
零件名稱 |
普通碳素鋼系列 |
不銹鋼系列 |
低溫鋼系列 |
抗硫系列 |
|
|
GB標準 |
NACE標準 |
||||
|
閥體、左體、 |
A216-WCB |
A351-CF8、CF8M、CF3、CF3M |
A352-LCB、LCC |
A216-WCB |
A351-CF8M |
|
球體 |
A216-WCB+HCr |
A351-CF8、CF8M、CF3、CF3M |
A352-LCB、LCC |
A216-WCB+HCr |
A351-CF8M |
|
閥座 |
PTFE；燒結碳纖維； 金屬+橡膠組件 |
||||
|
上、下閥桿 |
A182-F6a |
A182-F304、316 |
A182-6a |
318 |
A182-F316 |
|
閥座支承圈 |
A105.Zn |
A182-F304、316 |
LF2.Zn |
A105.Zn |
A182-F316 |
|
閥桿填料 |
PTFE; 碳纖維 |
||||
|
上、下閥桿軸 |
金屬襯PTFE；燒結碳纖維 |
||||
|
填料壓環 |
A182-F6aA182-F6a |
A182-F304、316 |
A182-F6a |
A182-F6a |
A182-F316 |
|
彈簧 |
3yc-7 |
||||
|
雙頭螺柱 |
A193-B7 |
A193-B8、B8M |
A320-L7 |
A193-B7 |
A193-B7 |
|
螺母 |
A194-2H |
A194-8M |
A194-4 |
A194-2H |
A194-2H |
|
壓蓋 |
A216-WCB，A105 |
||||
|
排污塞 |
A105 |
A182-F304、316 |
LF2 |
A105 |
A182-F316 |

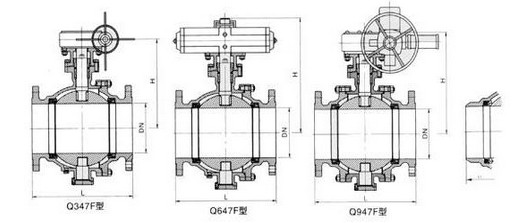

四、主要外形與連接尺寸
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
