微阻緩閉蝶式止回閥 HH49X、 HH49H
- 產 地：上海
- 型 號：HH49X、 HH49H
- 公稱壓力：/
- 公稱通徑：DN100~DN1200
- 適用介質：清水、污水、海水
- 適用溫度：≤80℃
一、產品概述
微阻緩閉蝶式止回閥由閥體、閥桿．蝶板、油缸及調節閥等組成，適用于公稱壓力1 MPa，介質溫度≤80℃的清水、污水、海水等介質管道上，以及給、排水加壓泵組上。通過本閥獨特的微阻緩閉裝置既能防止介質的倒流，又能有效地限制破壞性水錘，保證管線的使用安全。它具有結構新穎、體積小、重量輕、流體阻力?。芊饪煽?、啟閉平穩、耐磨損、使用壽命長，緩閉不受介質影響，節能效果好。
二、工作原理
當介質正向流過閥門時，閥板受介質壓力作用下打開，由于閥板同時受彈簧扭矩和活塞組件的雙重反作用力下，開啟比較緩慢。當介質逆向流動時，扭轉彈簧的彈力和介質的作用力使得蝶板關閉，當關閉到800 左右時，由于活塞組件的作用力使得蝶板緩慢的關閉，直到完全密封。達到了緩閉止回消聲，防止水錘的作用。
三、產品特點
1、由于本止回閥設有微阻緩閉裝置，能有效地防止水擊現象的發生，保證管道正常運行。
2、本止回閥設計結構獨特新穎，體積小、重量輕。
3、密封面為橡膠對金屬的軟密封，密封性能可靠。耐磨損，使用壽命長。
4、流阻小、流量系數大。運行平穩，無震動，無噪音。
5、油壓緩閉系統工作可靠，緩閉時間可調，能有效防止破壞性水錘。達到完全密封，無滲漏。
四、產品執行標準
該產品法蘭連接尺寸符合GB/T17241.6-98《灰鑄鐵管法蘭尺寸》規定。
結構長度尺寸符合GB12221-89《法蘭連接金屬閥門結構長度》中雙法蘭連接蝶閥長系列尺寸規定。
五、主要零部件材料
閥體
球墨鑄鐵
蝶板
鑄鋼
閥桿
不銹鋼
盛扭面
丁睛橡膠
灰鑄鐵
不銹鋼

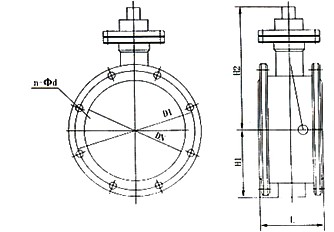

六、主要外形與連接尺寸
|
公稱通徑 |
產要尺寸 |
法蘭尺寸和螺栓規格 |
|||
|
1.0MPa |
|||||
|
L |
H1 |
H2 |
D1 |
n-Φd |
|
|
100 |
190 |
110 |
210 |
180 |
8-18 |
|
125 |
200 |
123 |
220 |
210 |
8-18 |
|
150 |
210 |
140 |
250 |
240 |
8-23 |
|
200 |
230 |
168 |
280 |
295 |
12-23 |
|
250 |
250 |
195 |
310 |
350 |
12-23 |
|
300 |
270 |
220 |
350 |
400 |
16-23 |
|
350 |
290 |
250 |
410 |
460 |
16-25 |
|
400 |
310 |
283 |
490 |
515 |
20-25 |
|
450 |
330 |
308 |
520 |
565 |
20-25 |
|
500 |
350 |
335 |
585 |
620 |
20-30 |
|
600 |
390 |
390 |
640 |
725 |
24-30 |
|
700 |
430 |
448 |
700 |
840 |
24-34 |
|
800 |
470 |
505 |
750 |
950 |
28-34 |
|
900 |
510 |
555 |
810 |
1050 |
28-34 |
|
1000 |
550 |
610 |
860 |
1160 |
28-34 |
|
1200 |
630 |
725 |
980 |
1380 |
32-41 |
