焊接式水封截止閥DSJ61H
- 產 地：上海
- 型 號：DSJ61H
- 公稱壓力：2.5～4.0Mpa
- 公稱通徑：DN10~DN200
- 適用介質：水、蒸汽、油品、非腐蝕性氣體
- 適用溫度：≤425℃
一、產品概述
焊接式水封截止閥DSJ61H的選材符合國內外相關標準，密封副配對先進合理，提高了密封性能，使用壽命長。水封截止閥的填料函設計成水密封結構，接入0.6～1.6Mpa的水填料，摩擦力小，密封好，能使大氣隔離，保證良好的氣密性，屬環保產品。閥桿經調質及表面氮化處理，有良好的抗腐蝕性，抗擦傷性和耐磨性。水封截止閥的倒密封采用不銹鋼螺紋連接密封或本體堆焊奧氏不銹鋼而成，密封可靠。填料更換可在不停機情況下進行，方便快捷不影響系統運行。產品按國家標準GB/T12235設計制造，結構新穎 ，造型美觀。連接端有法蘭和焊接，可根據用戶不同要求配接，結構緊湊，操作靈活，檢修方便。
二、產品特點
1. 本產品的閥蓋填料室具有水密封結構，當接口通過壓力0.6~1.6MPa的水時，可使系統與大氣隔離，保證系統具有良好的氣密性。
2. DS/Z型系列采用雙閘板彈性密封、啟閉靈活、迅速，密封可靠。
3. 產品結構簡單、緊湊合理、檢修方便、使用壽命長。
4. 在管路上作啟閉裝置用，必須處于全開或全閉狀態，不得用于調節流量。
5. 閥門連接方式有法蘭和焊接兩種，驅動方式為手動和電動。

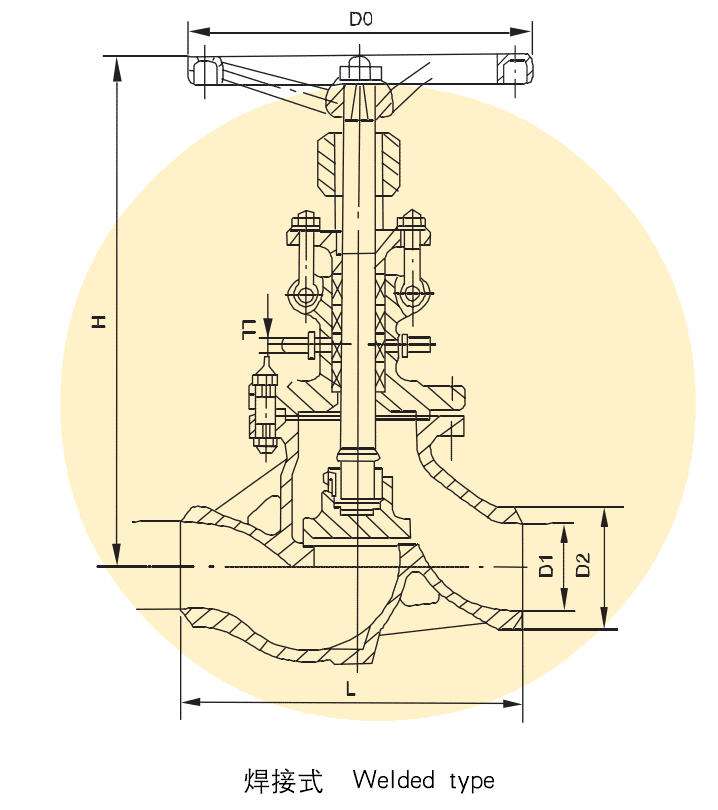

三、產品結構圖
四、主要技術參數
|
型號 |
DSJ61H-25 |
DSJ61H-40 |
DSJ61H-64 |
|
|
工作壓力（MPa） |
2.5 |
4.0 |
6.4 |
|
|
適用溫度（℃） |
≤425 |
|||
|
適用介質 |
水、蒸汽、油品、非腐蝕性氣體 |
|||
|
材料 |
閥桿 |
1Cr13或2Cr13 |
||
|
閥體、閥蓋、支架 |
WCB25 |
|||
|
閘板、閥瓣、密封面 |
Cr13型不銹鋼或硬質合金 |
|||
|
閥座密封面 |
不銹鋼 |
|||
|
閥桿螺母 |
鋁青銅 |
|||
|
填料 |
柔性石墨 |
|||
五、主要外形與連接尺寸
|
公稱 |
公稱 |
標準值 |
參 考 值 |
|
|||||||||
|
L |
D |
D1 |
D2 |
D6 |
b |
f |
n |
Z-φd |
DO |
H |
質量 |
||
|
DSJ41H
|
10 |
130 |
90 |
60 |
40 |
|
16 |
2 |
|
4-φ14 |
120 |
272 |
6 |
|
15 |
130 |
95 |
65 |
45 |
|
16 |
2 |
|
4-φ14 |
120 |
272 |
6 |
|
|
20 |
150 |
105 |
75 |
55 |
|
16 |
2 |
|
4-φ14 |
120 |
280 |
6 |
|
|
25 |
160 |
115 |
85 |
65 |
|
16 |
2 |
|
4-φ14 |
160 |
332 |
10 |
|
|
32 |
180 |
135 |
100 |
78 |
|
18 |
2 |
|
4-φ18 |
160 |
342 |
l1 |
|
|
40 |
200 |
145 |
110 |
85 |
|
18 |
3 |
|
4-φ18 |
200 |
395 |
17 |
|
|
50 |
230 |
160 |
125 |
100 |
|
20 |
3 |
|
4-φ18 |
240 |
43l |
24 |
|
|
65 |
290 |
180 |
145 |
120 |
|
22 |
3 |
|
4-φ18 |
280 |
457 |
33 |
|
|
80 |
310 |
195 |
160 |
135 |
|
22 |
3 |
|
8-φ18 |
320 |
505 |
47 |
|
|
100 |
350 |
230 |
190 |
160 |
|
24 |
3 |
|
8-φ23 |
360 |
549 |
62 |
|
|
125 |
400 |
270 |
220 |
188 |
|
28 |
3 |
|
8-φ25 |
400 |
62l |
96 |
|
|
150 |
480 |
300 |
250 |
218 |
|
30 |
3 |
|
8-φ25 |
500 |
703 |
128 |
|
|
200 |
600 |
360 |
310 |
278 |
|
34 |
3 |
|
12-φ25 |
650 |
828 |
168 |
|
|
DSJ41H
|
10 |
130 |
90 |
60 |
40 |
35 |
16 |
2 |
4 |
4-φ14 |
120 |
272 |
6 |
|
15 |
130 |
95 |
65 |
45 |
40 |
16 |
2 |
4 |
4-φ14 |
120 |
272 |
6 |
|
|
20 |
150 |
105 |
75 |
55 |
51 |
16 |
2 |
4 |
4-φ14 |
120 |
280 |
6 |
|
|
25 |
160 |
115 |
85 |
65 |
58 |
16 |
2 |
4 |
4-φ14 |
160 |
332 |
10 |
|
|
32 |
180 |
135 |
100 |
78 |
66 |
18 |
2 |
4 |
4-φ18 |
160 |
342 |
11 |
|
|
40 |
200 |
145 |
110 |
85 |
76 |
18 |
3 |
4 |
4-φ18 |
200 |
395 |
17 |
|
|
50 |
230 |
160 |
125 |
100 |
88 |
20 |
3 |
4 |
4-φ18 |
240 |
43l |
24 |
|
|
65 |
290 |
180 |
145 |
120 |
110 |
22 |
3 |
4 |
4-φ18 |
280 |
457 |
33 |
|
|
80 |
310 |
195 |
160 |
135 |
121 |
22 |
3 |
4 |
8-φ18 |
320 |
505 |
47 |
|
|
100 |
350 |
230 |
190 |
160 |
150 |
24 |
3 |
4．5 |
8-φ23 |
360 |
549 |
62 |
|
|
125 |
400 |
270 |
220 |
188 |
176 |
28 |
3 |
4．5 |
8-φ25 |
400 |
621 |
96 |
|
|
150 |
480 |
300 |
250 |
218 |
204 |
30 |
3 |
4．5 |
8-φ25 |
500 |
703 |
128 |
|
|
200 |
600 |
360 |
310 |
278 |
260 |
34 |
3 |
4．5 |
12-φ25 |
650 |
828 |
168 |
|
|
DSJ61H |
10 |
130 |
|
10 |
18 |
|
|
|
|
|
120 |
272 |
5 |
|
15 |
130 |
|
12 |
22 |
|
|
|
|
|
120 |
272 |
6 |
|
|
20 |
150 |
|
19 |
30 |
|
|
|
|
|
120 |
280 |
6 |
|
|
25 |
160 |
|
27 |
36 |
|
|
|
|
|
160 |
332 |
8 |
|
|
32 |
180 |
|
3l |
42 |
|
|
|
|
|
160 |
342 |
10 |
|
|
40 |
200 |
|
39 |
48 |
|
|
|
|
|
200 |
395 |
16 |
|
|
50 |
230 |
|
5l |
61 |
|
|
|
|
|
240 |
43l |
23 |
|
|
65 |
290 |
|
67 |
76 |
|
|
|
|
|
280 |
457 |
32 |
|
|
80 |
310 |
|
80 |
92 |
|
|
|
|
|
320 |
505 |
43 |
|
|
100 |
350 |
|
99 |
112 |
|
|
|
|
|
360 |
549 |
58 |
|
|
125 |
400 |
|
12l |
136 |
|
|
|
|
|
400 |
62l |
94 |
|
|
150 |
480 |
|
145 |
162 |
|
|
|
|
|
480 |
705 |
119 |
|
|
200 |
600 |
|
206 |
224 |
|
|
|
|
|
650 |
828 |
165 |
|
|
DSJ61H |
10 |
130 |
|
10 |
18 |
|
|
|
|
|
120 |
272 |
5 |
|
15 |
130 |
|
12 |
22 |
|
|
|
|
|
120 |
272 |
6 |
|
|
20 |
150 |
|
19 |
30 |
|
|
|
|
|
120 |
280 |
7 |
|
|
25 |
160 |
|
27 |
36 |
|
|
|
|
|
160 |
332 |
8 |
|
|
32 |
180 |
|
31 |
42 |
|
|
|
|
|
160 |
342 |
10 |
|
|
40 |
200 |
|
39 |
48 |
|
|
|
|
|
200 |
395 |
16 |
|
|
50 |
230 |
|
51 |
61 |
|
|
|
|
|
240 |
43l |
23 |
|
|
65 |
290 |
|
70 |
80 |
|
|
|
|
|
280 |
457 |
33 |
|
|
80 |
310 |
|
80 |
92 |
|
|
|
|
|
320 |
505 |
46 |
|
|
100 |
350 |
|
99 |
112 |
|
|
|
|
|
360 |
549 |
61 |
|
|
125 |
400 |
|
121 |
136 |
|
|
|
|
|
400 |
621 |
95 |
|
|
150 |
480 |
|
145 |
162 |
|
|
|
|
|
480 |
705 |
126 |
|
|
200 |
600 |
|
203 |
224 |
|
|
|
|
|
650 |
828 |
138 |
|
