一、產品概述

　　1.手動軟密封閘閥Z41X-16Q采用全通徑設計，殼體底部無凹槽，流通能力大，不沉積雜質，包覆閘板的橡膠和閥體內外表面的涂層均采用無毒材料既耐腐蝕又不污染水質，適用于污水處理系統和凈水系統作啟閉用。

　　2. 手動閘閥閘板由內部的球墨鑄鐵芯和包覆在外層的無毒橡膠整體硫化而成，結合牢固彈性好，保證了長效的彈性軟密封。

　　3. 軟密封閘閥內、外表面經噴丸處理，然后靜電噴涂無毒環氧樹脂保護層。其優良的防腐蝕性能使閥門無論是安裝在野外，還是埋設于地下，均有長的使用壽命，是水處理工程優先選用閥門。

　　4. 閥桿密封采用0形圈，密封性能優良，同時減小了閥門啟閉操作力矩。三只O形圈可以在有壓力不斷水情況下更換，保證閥門長期使用中的密封性能。

　　5. Z41X-16Q 軟密封閘閥安裝在地面用手輪驅動，安裝于地下并用方帽驅動。公稱通徑DN400配裝有齒輪增力機構使操作輕便省力，閥門還可以配裝電動裝置以滿足遙控和集中控制的需要。

　　二、主要技術參數

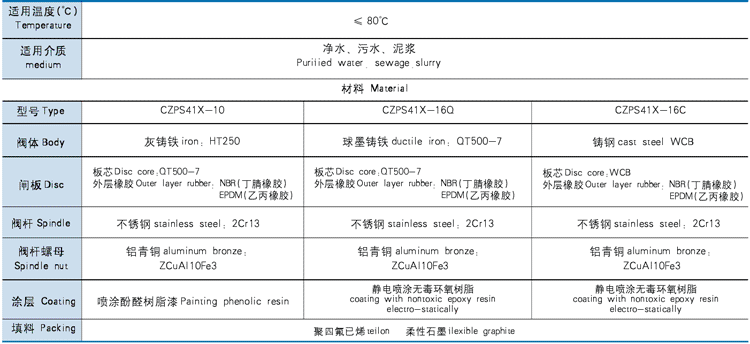

　　三、主要零部件材料

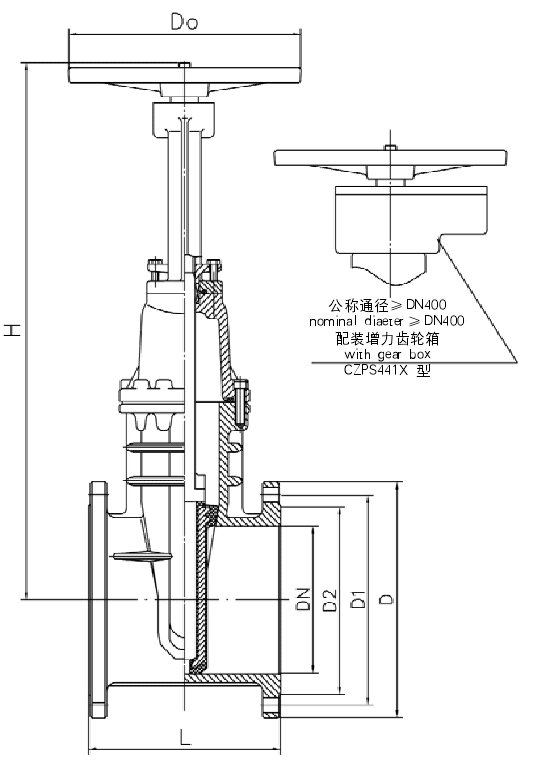

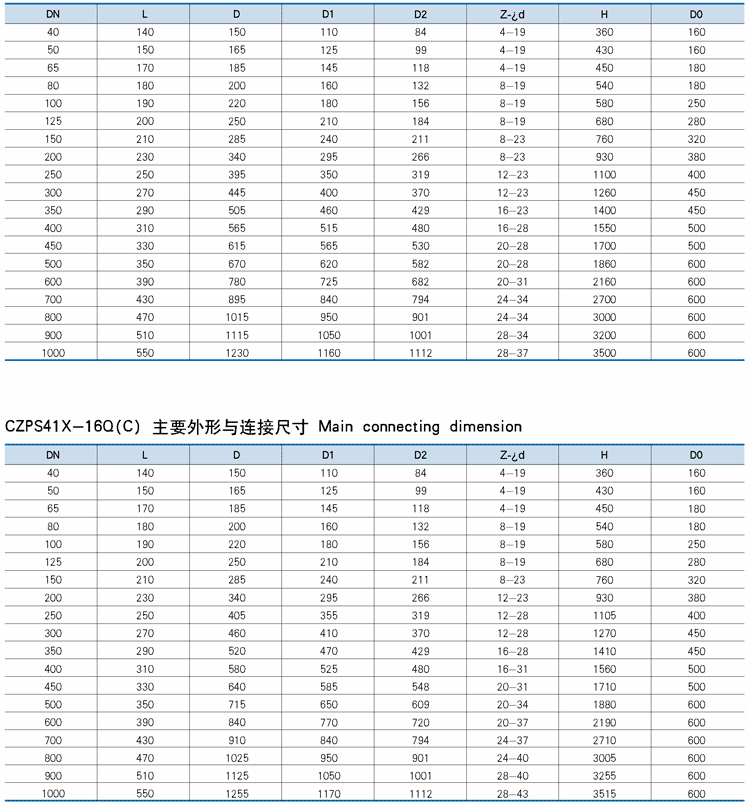

　　四、主要外形與連接尺寸
