夾套保溫閘閥 BZ41H/W/Y
- 產 地：上海
- 型 號：BZ41H/W/Y
- 公稱壓力：1.6MPa-4.0MPa
- 公稱通徑：DN50-DN400
- 適用介質：油品、弱腐蝕性介質等
- 適用溫度：150~425℃
一、產品概述
夾套保溫閘閥 BZ41H/W/Y主要用于石油、化工、冶金、制藥等各類系統中，以輸送常溫下會(huì )凝固的高粘度介質。該系列閥門的夾套焊裝于閥門的兩法蘭之間，閥門的側面、底部設置有夾套的連接口。由于增加了夾套，此種閥門的連接法蘭尺寸要比同一規格普通球閥的連接法蘭大一到兩個規格，但結構長度與同規格的閥門相同，夾套中可自由地流過蒸汽或其它熱的保溫介質，確保粘稠介質可順暢地流過閥門。其主要產品特點如下：
1、流體阻力小 , 密封面受介質的沖刷和侵蝕小。
2、開閉較省力。
3、介質流向不受限制 , 不擾流、不降低壓力。
4、形體簡單 , 結構長度短，制造工藝好，適用范圍廣
二、主要技術參數
型號
PN
工作壓力/MPa
適用介質
適用溫度
BZ41H-16C
16
1.6
油品等無腐蝕性介質
≤425
BZ41H-25
25
2.5
BZ41H-40
40
4.0
BZ41Y-16C
16
1.6
BZ41Y-25
25
2.5
BZ41Y-40
40
4.0
BZ41W-16P
16
1.6
弱腐蝕性介質
≤150
BZ41W-25P
25
2.5
BZ41W-40P
40
4.0
BZ41Y-16P
16
1.6
BZ41Y-25P
25
2.5
BZ41Y-40P
40
4.0
BZ41W-16R
16
1.6
柔腐蝕性介質
≤150
BZ41W-25R
25
2.5
BZ41W-40R
40
1.0
BZ41Y-16R
16
1.6
JZ41Y-25R
25
2.5
JZ41Y-40R
40
4.0
三、主要零部件材料
型號
材料
閥體、閥蓋、閘板
閥座和閘板密封面
閥桿
填料
手輪
BZ41H-16C
碳素鋼、WCB
堆焊鐵基合金
鉻不銹鋼 2Crl3
石棉石墨/柔性石墨
球墨鑄鐵或鑄鋼
BZ41H-25
BZ41H-40
BZ41Y-16C
堆焊硬質合金
BZ41Y-25
BZ41Y-40
BZ41W-16P
鉻鎳鈦不銹鋼 CF8
本體材料 D8/CF8
鉻鎳鈦不銹鋼、304
聚四氟乙烯
BZ41W-25P
BZ41W-40P
BZ41Y-16P
堆焊硬質合金
BZ41Y-25P
BZ41Y-40P
BZ41W-16R
鉻鎳鉬鈦不銹鋼、CF8M
本體材料 B8M/CF8M
鉻鎳鉬鈦不銹鋼、316
BZ41W-25R
BZ41W-40R
BZ41Y-16R
堆焊硬質合金
JZ41Y-25R
JZ41Y-40R
`

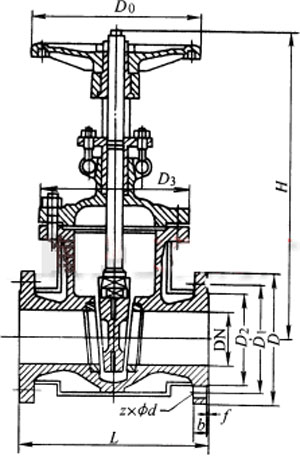

四、主要外形與連接尺寸
BZ41H、BZ41W、BZ41Y 型 PN16 保溫夾套式楔式閘閥主要外形及結構尺寸| DN | L | D | D1 | D2 | b | z×Φd | H | D0 | 加熱汽接頭螺紋 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 250 | 195 | 160 | 135 | 20 | 8×Φ18 | 358 | 280 | M12×1.25 | 54 |
| 80 | 310 | 245 | 210 | 185 | 22 | 8×Φ18 | 435 | 320 | M12×1.25 | 100 |
| 100 | 350 | 280 | 240 | 210 | 24 | 8×Φ23 | 502 | 360 | M12×1.25 | 120 |
| 150 | 450 | 335 | 295 | 265 | 26 | 12×Φ23 | 675 | 400 | M12×1.25 | 260 |
| 200 | 550 | 405 | 355 | 320 | 30 | 12×Φ25 | 820 | 400 | M12×1.25 | 300 |
| 250 | 650 | 460 | 410 | 375 | 30 | 12×Φ25 | 970 | 500 | M20×1.5 | 400 |
| 300 | 750 | 520 | 470 | 435 | 34 | 16×Φ25 | 1145 | 500 | M20×1.5 | 490 |
| 350 | 850 | 580 | 525 | 485 | 36 | 16×Φ30 | 1280 | 500 | M20×1.5 | 580 |
| 400 | 950 | 640 | 585 | 545 | 40 | 20×Φ30 | 1450 | 500 | M20×1.5 | 920 |
| DN | L | D | D1 | D2 | b | z×Φd | H | D0 | 加熱汽接頭螺紋 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 250 | 195 | 160 | 135 | 22 | 8×Φ18 | 358 | 280 | M12×1.25 | 56 |
| 80 | 310 | 270 | 220 | 188 | 28 | 8×Φ18 | 435 | 320 | M12×1.25 | 105 |
| 100 | 350 | 300 | 250 | 218 | 30 | 8×Φ23 | 502 | 360 | M12×1.25 | 170 |
| 150 | 450 | 360 | 310 | 278 | 34 | 12×Φ23 | 675 | 400 | M12×1.25 | 270 |
| 200 | 550 | 425 | 370 | 332 | 36 | 12×Φ25 | 820 | 400 | M12×1.25 | 380 |
| 250 | 650 | 485 | 430 | 390 | 40 | 12×Φ25 | 970 | 500 | M20×1.5 | 535 |
| 300 | 750 | 550 | 490 | 448 | 44 | 16×Φ25 | 1145 | 500 | M20×1.5 | 546 |
| 350 | 850 | 610 | 550 | 505 | 48 | 16×Φ30 | 1280 | 500 | M20×1.5 | 735 |
| 400 | 950 | 660 | 660 | 555 | 50 | 20×Φ30 | 1450 | 500 | M20×1.5 | 1224 |
BZ41H、BZ41W、BZ41Y 型 PN40 保溫夾套式楔式閘閥主要外形及結構尺寸
| DN | L | D | D1 | D2 | b | z×Φd | H | D0 | 加熱汽接頭螺紋 | 重量/kg |
|---|---|---|---|---|---|---|---|---|---|---|
| 50 | 250 | 195 | 160 | 135 | 22 | 8×Φ18 | 371 | 280 | M12×1.25 | 56 |
| 80 | 310 | 270 | 220 | 188 | 28 | 8×Φ18 | 455 | 320 | M12×1.25 | 105 |
| 100 | 350 | 300 | 250 | 218 | 30 | 8×Φ34 | 550 | 360 | M12×1.25 | 170 |
| 150 | 450 | 375 | 320 | 282 | 38 | 12×Φ23 | 708 | 400 | M20×1.5 | 340 |
| 200 | 550 | 445 | 385 | 345 | 42 | 12×Φ25 | 890 | 400 | M20×1.5 | 430 |
| 250 | 650 | 510 | 450 | 408 | 46 | 12×Φ25 | 1015 | 500 | M20×1.5 | 560 |
| 300 | 750 | 570 | 510 | 465 | 52 | 16×Φ25 | 1235 | 500 | M20×1.5 | 600 |
| 350 | 850 | 610 | 585 | 535 | 58 | 16×Φ30 | 1390 | 500 | M20×1.5 | 810 |
| 400 | 950 | 660 | 610 | 560 | 60 | 20×Φ30 | 1560 | 500 | M20×1.5 | 1250 |
