法蘭式軟密封偏心蝶閥 D343X

法蘭式軟密封偏心蝶閥 D343X

編輯日期：2016/6/1 16:50:23      點擊：
  • 產       地：上海
  • 型       號：D343X
  • 公稱壓力：0.6Mpa~1.0Mpa
  • 公稱通徑：DN100~3000
  • 適用介質：水、油品等
  • 適用溫度：≤80℃
產品介紹

　　一、產品概述

　　法蘭式偏心軟密封蝶閥 D343X 適用于冶金、化工、電力和市政工程及水廠等行業，介質為水、油品等，起切斷流體和調節介質流量的作用。 上海飛球閥門有限公司具有多年法蘭式軟密封偏心蝶閥的生產制造經驗。

　　產品特色

　　1、本蝶閥設計結構新穎，整體尺寸小，重量輕。

　　2、蝶板采用雙偏心，啟閉迅速，操作輕便省力。

　　3、蝶板采用雙偏心，使蝶板與密封圈間無滑動磨擦，密封面耐磨損使用壽命長，密封可靠，易調整。

　　D343X 蝶閥工作原理：

　　旋轉蝶閥手輪，通過蝸桿蝸輪傳動，帶動閥桿蝶板在90度范圍內自由旋轉，使蝶閥處于開啟或關閉狀態，達到連通或切斷介質的目的。

　　二、主要技術參數

制造標準
GB12238-89
法蘭標準
GB/T17241.6
GB/T9113.1
結構長度標準
GB12221-89
檢驗標準
GB/T13927-92

型號
公稱壓力
PN（MPa）
殼體試驗壓力
PN（MPa）
密封試驗壓力
PN（MPa）
工作溫度
（℃）
適用介質
D 3 41X-6
6
9
0.6
0.9
0.66
≤80℃
水、油品
D 3 41X-10
6
9
1.0
1.5
1.1
≤80℃
水、油品

　法蘭式雙偏心軟密封蝶閥 D343X

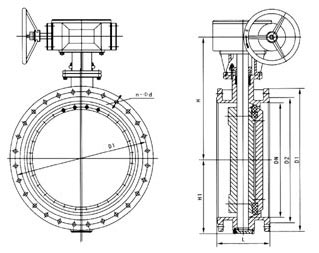

     　三、主要外形與連接尺寸

公稱通徑
DN（mm） 		L H1 H 0.6MPa 1.0MPa
短系列 長系列 D D1 D2 n-d D D1 D2 n-d
100 127 127 120 240 210 170 144 4-19 220 180 144 8-19
125 140 140 130 270 240 200 174 8-19 250 210 174 8-19
150 140 140 150 300 265 225 199 8-19 285 240 199 8-23
200 152 152 180 330 320 280 254 8-19 340 295 254 8-23
250 165 250 220 400 375 335 309 12-19 395 350 309 12-23
300 178 270 220 410 440 395 363 12-23 445 400 363 12-23
350 190 290 270 460 490 445 413 12-23 505 460 413 16-23
400 216 310 290 510 540 495 463 16-23 565 515 463 16-28
450 222 330 320 560 595 550 518 16-23 615 565 518 20-28
500 229 350 360 590 645 600 568 20-23 670 620 568 20-28
600 267 390 390 660 755 705 667 20-26 780 725 667 20-31
700 292 430 460 780 860 810 772 24-26 895 840 772 24-31
800 318 470 530 850 975 920 878 24-31 1015 950 878 24-34
900 330 510 570 920 1075 1020 978 24-31 1115 1050 978 28-34
1000 410 550 630 990 1175 1120 1078 28-31 1230 1160 1078 28-37
1200 470 630 750 1115 1405 1340 1295 32-34 1455 1380 1295 32-40
1400 530 710 850 1228 1630 1560 1510 36-37 1675 1590 1510 36-43
1600 600 790 990 1340 1830 1760 1710 40-37 1915 1820 1710 40-49
1800 670 870 1100 1570 2045 1970 1918 44-40 2115 2020 1920 44-49
2000 760 950 1210 1680 2265 2180 2125 48-43 2325 2230 2130 48-49
2200 590 / 1340 1850 2475 2390 2335 52-43 2550 2440 2330 52-56
2400 650 / 1460 1970 2685 2600 2545 56-43 2760 2650 2530 56-56
2600 700 / 1560 2120 2905 2810 2750 60-49 2960 2850 2740 60-56
2800 760 / 1680 2240 3115 3020 2960 64-49 3180 3070 2940 64-56
3000 810 / 1800 2360 3315 3220 3160 68-49 3405 3290 3150 68-62
3200 880 / 1920 2500 3525 3430 3370 72-49 3630 3510 3360 72-62
3400 950 / 2040 2620 3735 3640 3580 76-49 3850 3730 3570 76-62
