氣體減壓閥 YK43X
- 產 地：上海
- 型 號：YK43X
- 公稱壓力：1.6MPa~6.4MPa
- 公稱通徑：DN15~DN400
- 適用介質：空氣、液化氣、氧氣等
- 適用溫度：≦80℃
一、產品概述
該閥主要由主閥和導閥兩大部件組成。適用于工作溫度低于80℃的空氣、液化氣、氧氣等氣體管路上。使用時旋轉調節螺桿，頂開導閥盤，介質由閥前導管通過導閥腔進入主閥上蓋，促使介質壓力推動活塞，使主閥盤開啟，介質流向閥后，同時由閥后壓力進入導閥直接傳遞并作用于膜片下方與膜片上方壓力保持最佳平衡狀態，達到減壓目的。
二、主要技術參數
|
公稱壓力（MPa） |
1.6 |
2.5 |
|
殼體試驗壓力（MPa） |
2.4 |
3.75 |
|
密封試驗壓力（MPa） |
1.6 |
2.5 |
|
最高進口壓力（MPa） |
1.6 |
2.5 |
|
出口壓力范圍（MPa） |
0.1-1.0 |
0.1-1.6 |
|
壓力特性偏差（MPa） |
GB12246-1989 |
|
|
流量特性偏差（MPa） |
GB12246-1989 |
|
|
最小壓差（MPa） |
0.15 |
0.15 |
|
滲漏量 |
X/F(聚四氟乙稀):0 Y(硬密封) GB12245-1989 |
|
三、主要零部件材料
|
零件名稱 |
零件材料 |
|
閥體、閥蓋、底蓋 |
WCB/304 |
|
閥座、閥盤 |
2Cr13/304 |
|
缸套 |
304/25(鍍硬鉻) |
|
活塞 |
2Cr13/銅合金 |
|
活塞環 |
合金鑄鐵 |
|
導閥座、導閥桿 |
2Cr13/304 |
|
膜片 |
1Cr18Ni9Ti |
|
主閥、導閥彈簧 |
50CrVA |
|
調節彈簧 |
60Si2Mn |
|
密封墊(X/F型號) |
橡膠/聚四氟乙稀 |
|
導閥體、導閥蓋 |
25/304 |

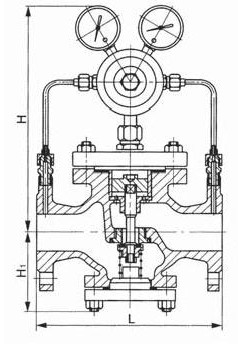

四、主要外形與連接尺寸
|
公稱通徑 |
外形尺寸 |
連接尺寸 |
|||||||||||||
|
L |
H |
H1 |
1.6MPa |
2.5MPa |
4.0MPa |
6.4MPa |
|||||||||
|
D |
D1 |
Z-d |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
D |
D1 |
Z-d |
||||
|
15 |
140 |
285 |
85 |
95 |
65 |
4-12 |
95 |
65 |
4-14 |
95 |
65 |
4-14 |
105 |
75 |
4-14 |
|
20 |
160 |
285 |
85 |
105 |
75 |
4-12 |
105 |
75 |
4-14 |
105 |
75 |
4-14 |
125 |
90 |
4-18 |
|
25 |
180 |
290 |
100 |
115 |
85 |
4-12 |
115 |
85 |
4-14 |
115 |
85 |
4-14 |
135 |
100 |
4-18 |
|
32 |
200 |
290 |
105 |
140 |
100 |
4-18 |
135 |
100 |
4-18 |
135 |
100 |
4-18 |
150 |
110 |
4-23 |
|
40 |
220 |
310 |
110 |
150 |
110 |
4-18 |
145 |
110 |
4-18 |
145 |
110 |
4-18 |
165 |
125 |
4-23 |
|
50 |
250 |
310 |
110 |
165 |
125 |
4-18 |
160 |
125 |
4-18 |
160 |
125 |
4-18 |
175 |
135 |
4-23 |
|
65 |
280 |
310 |
115 |
185 |
145 |
4-18 |
180 |
145 |
8-18 |
180 |
145 |
8-18 |
200 |
160 |
8-23 |
|
80 |
310 |
340 |
155 |
200 |
160 |
8-18 |
195 |
160 |
8-18 |
195 |
160 |
8-18 |
210 |
170 |
8-23 |
|
100 |
350 |
340 |
155 |
220 |
180 |
8-18 |
235 |
190 |
8-23 |
230 |
190 |
8-23 |
250 |
200 |
8-25 |
|
125 |
400 |
375 |
190 |
250 |
210 |
8-18 |
270 |
220 |
8-25 |
270 |
220 |
8-25 |
295 |
240 |
8-30 |
|
150 |
450 |
375 |
200 |
285 |
240 |
8-23 |
300 |
250 |
8-25 |
300 |
250 |
8-25 |
340 |
280 |
8-34 |
|
200 |
550 |
475 |
225 |
340 |
295 |
12-23 |
360 |
310 |
12-25 |
375 |
320 |
12-30 |
405 |
345 |
12-34 |
|
250 |
650 |
535 |
290 |
405 |
355 |
12-25 |
425 |
370 |
12-30 |
445 |
385 |
12-34 |
470 |
400 |
12-41 |
|
300 |
800 |
595 |
320 |
460 |
410 |
12-25 |
485 |
430 |
16-30 |
510 |
450 |
16-34 |
530 |
460 |
16-41 |
|
350 |
900 |
650 |
355 |
520 |
460 |
16-25 |
550 |
490 |
16-34 |
570 |
510 |
16-34 |
595 |
525 |
16-41 |
|
400 |
1000 |
700 |
395 |
580 |
525 |
16-30 |
610 |
550 |
16-34 |
655 |
585 |
16-41 |
670 |
585 |
16-48 |
|
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
|
Cv |
1 |
2.5 |
4 |
6.5 |
9 |
16 |
25 |
36 |
64 |
100 |
140 |
