YG07燃氣專用筒型過濾器
- 產 地：上海
- 型 號：YG07
- 公稱壓力：1.6MPa~4.0MPa
- 公稱通徑：/
- 適用介質：液化氣、天然氣等
- 適用溫度：-40℃~80℃
一、產品概述

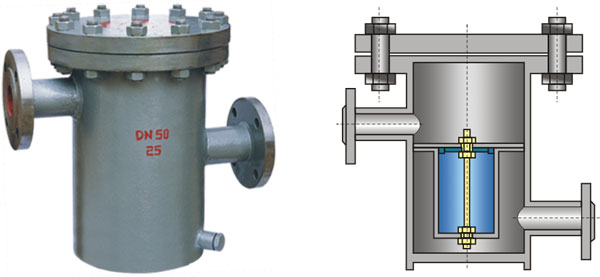

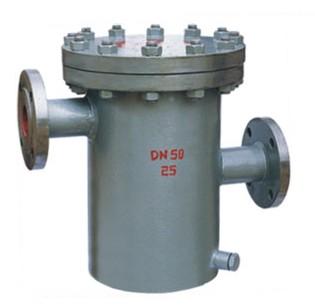

YG07燃氣專用筒型過濾器：
燃氣專用筒型過濾器采用高密度濾絲網，對管道流體內介質的雜質個顆粒進行過濾，防止雜質對設備造成損壞，主要用于壓縮機前和其它燃氣設備前，保護下游設備的安全性和可靠性。
法蘭連接：JB/T79-94、GB9113-2000
結構長度：GB12221-89
公稱通徑：DN50~250mm
公稱壓力：PN1.6、2.5、4.0MPa。
二、主要性能參數
|
公稱壓力 |
殼體試驗 |
適用介質 |
適宜溫度 |
|
1.6 |
2.4 |
液化氣、天然氣等 |
-40~+80℃ |
|
2.5 |
3.75 |
||
|
4.0 |
6.0 |
三、主要零件材料
|
閥體、蓋板 |
過濾網 |
|
WCB |
不銹鋼60-100目/英寸 |
四、主要外形尺寸
|
DN-JIS |
L |
H |
H1 |
H2 |
|
|
mm |
in |
||||
|
50 |
2 |
420 |
380 |
180 |
100 |
|
65 |
21/2 |
450 |
400 |
180 |
100 |
|
80 |
3 |
473 |
480 |
200 |
100 |
|
100 |
4 |
573 |
610 |
250 |
180 |
|
125 |
5 |
573 |
610 |
250 |
180 |
|
150 |
6 |
580 |
720 |
280 |
230 |
|
200 |
8 |
650 |
800 |
350 |
360 |
|
250 |
10 |
800 |
950 |
380 |
400 |
