無磨損球形止回閥HQ41X
編輯日期：2014/3/14 16:20:14 點擊：
- 產 地：上海
- 型 號：HQ41X
- 公稱壓力：1.0MPa～1.6MPa
- 公稱通徑：DN50～DN350
- 適用介質：水、弱腐蝕性介質
- 適用溫度：0℃～80℃
一、產品概述
無磨損球形止回閥HQ41X 由閥體、閥蓋、球體及擋板等組成，采用橡膠包皮滾球為閥瓣，在介質的作用下,可在閥體的整體式滑道上滾動,從而打開或關閉閥門,密封性能好,不產生水錘。閥體采用全水流通道,流量大,阻力小,流量損失比旋啟式小50%,水平或垂直安裝均可,可用于冷水、熱水、工業及生活污水管網，更適合潛水排污泵，介質溫度0～80℃。 閥門按照法蘭標準：GB/T 17241.6 GB/T 9113，試驗標準: GB/T 13927 AP1598
二、主要部件材料
|
零件名稱
|
閥體
|
球
|
|
材料
|
鑄鐵、球鐵、鑄鋼
|
鋼體外包橡膠 |

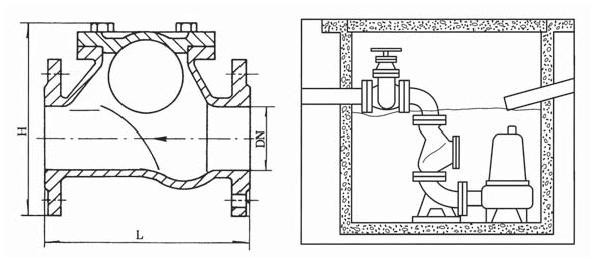

三、主要外形與連接尺寸
|
DN（mm)
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
|
L
|
180
|
200
|
260
|
300
|
350
|
400
|
500
|
600
|
700
|
800
|
|
H
|
185
|
210
|
245
|
280
|
335
|
400
|
495
|
600
|
715
|
820
|
