無磨損球形止回閥 HQ44X, HQ45X
- 產 地：上海
- 型 號：HQ44X，HQ45X
- 公稱壓力：PN10，PN16，PN25
- 公稱通徑：DN200-DN1000
- 適用介質：水及弱腐蝕性流體
- 適用溫度：≤80℃
一、產品概述
HQ45X微阻球形止回閥，采用橡膠包皮球為閥瓣，在介質的作用下，可在閥體內的滑道上滾動，從而打開或關閉閥門。流量大流阻損失小，密封性能好，消聲關閉，可減少水擊波。水平或垂直安裝均可?？捎糜诶渌?、熱水、工業及生活污水等管網的水泵出口，防止介質倒流。此閥零件少，拆卸方便。球體的膠層有很好的彈性和耐磨性，故具有減振、吸振，易于密封，工作安全可靠。

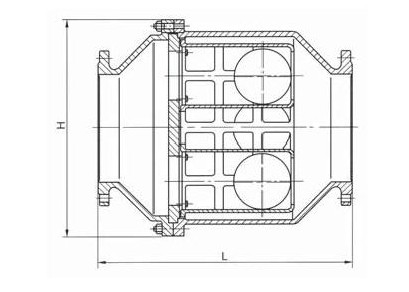

二、產品結構圖
三、主要技術參數
|
型號 |
公稱壓力 |
殼體試驗 |
密封試驗 |
閥體材料 |
球體材料 |
|
HQ44 |
1.0 |
1.5 |
1.1 |
鑄鐵 |
碳鋼包膠 |
|
HQ44 |
1.6 |
2.4 |
1.76 |
四、主要外形與連接尺寸
|
HQ44X-10 16外尺寸(單球式) |
|||||||||||
|
公稱通徑 |
200 |
250 |
300 |
350 |
400 |
450 |
600 |
700 |
800 |
900 |
1000 |
|
L(mm) |
550 |
650 |
750 |
850 |
950 |
1050 |
1350 |
1450 |
1650 |
1900 |
2100 |
|
H(mm) |
510 |
570 |
640 |
715 |
815 |
825 |
1155 |
1260 |
1350 |
1660 |
1700 |
|
連接尺寸 |
法蘭連接尺寸PN1.0MPa按GB4216.4-84；PNl.6MPa按GB4216.5-84標準 |
||||||||||
|
HQ45X-10 16外尺寸(多球式) |
||||||||||||
|
公稱通徑 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
600 |
700 |
800 |
900 |
1000 |
|
L(mm) |
550 |
650 |
750 |
850 |
950 |
1050 |
1150 |
1350 |
1450 |
1650 |
1900 |
2100 |
|
H(mm) |
510 |
570 |
640 |
715 |
815 |
825 |
980 |
1155 |
1260 |
1350 |
1660 |
1700 |
|
連接尺寸 |
法蘭連接尺寸PNl.0MPa按GB4216.4—84；PNl.6MPa按GB4216.5—84標準 |
|||||||||||
