蝶式緩沖止回閥
編輯日期：2013/11/7 10:21:38 點擊：
- 產 地：上海
- 型 號：H47X，H47H.H，47X.H，47H. H47X，HDH47X
- 公稱壓力：1.0MPa～2.5MPa
- 公稱通徑：DN40～DN1400
- 適用介質：水、油、污水、海水
- 適用溫度：0℃～80℃（如需要，可達200℃）
一、產品概述
H47X，H47H.H，47X.H，47H. H47X，HDH47X型蝶式緩沖止回閥，主要用于工業供排水．污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥主要有閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力?。\行平穩、密封可靠、耐沖刷、耐磨損、緩沖性能好等特點。
二、主要零部件材料
|
零件名稱
|
閥體
|
蝶板
|
閥桿
|
填料
|
密封圈
|
|
材料
|
灰鑄鐵、鑄鋼
|
灰鑄鐵、鑄鋼、球墨鑄鐵
|
不銹鋼 |
聚四氟乙烯
|
丁腈橡膠 |

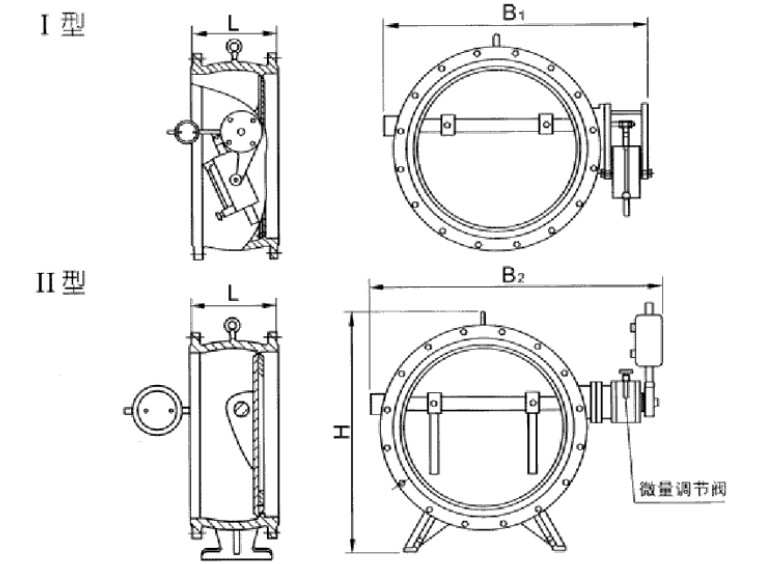

三、主要外形連接尺寸
|
DN（mm)
|
200
|
250
|
300
|
350
|
400
|
450
|
500
|
600
|
700
|
800
|
900
|
1000
|
1200
|
1400
|
|
L
|
230
|
250
|
270
|
290
|
310
|
330
|
350
|
390
|
430
|
470
|
510
|
550
|
630
|
710
|
|
H
|
550
|
630
|
690
|
780
|
860
|
910
|
980
|
1070
|
1220
|
1320
|
1430
|
1550
|
1800
|
1980
|
|
B1
|
540
|
600
|
650
|
710
|
770
|
830
|
900
|
1090
|
1200
|
1320
|
1420
|
1550
|
1780
|
2000
|
