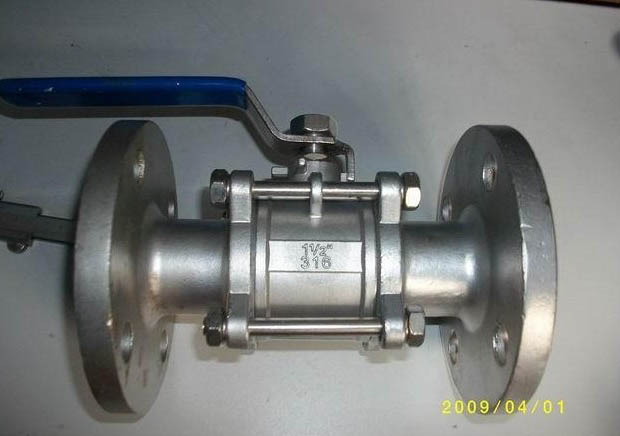

不銹鋼三片式球閥 Q41F

不銹鋼三片式球閥 Q41F

編輯日期:2014/2/21 11:20:11      點擊:
  • 產       地:上海
  • 型       號:Q41F
  • 公稱壓力:1.6MPa~4.0Mpa
  • 公稱通徑:DN15~DN100
  • 適用介質:水、油、氣及某些腐蝕性流體
  • 適用溫度:-29℃~180℃
產品介紹

  一、產品概述

  不銹鋼三片式球閥 Q41F 適用于 1.6~4.0MPa,工作溫度-29~180℃(密封圈為增強聚四氟乙烯)或-29~300℃(密封圈為對位聚苯)的各種管路上,用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。

  二、主要零部件材料

序號NO.

零件名稱

材質

不銹鋼

碳鋼

1

螺栓

不銹鋼304

碳鋼

2

彈簧墊圈

不銹鋼304

不銹鋼304

3

螺母

不銹鋼304

碳鋼

4

閥蓋

不銹鋼SS316

碳鋼WCB

5

閥體

不銹鋼SS316

碳鋼WCB

6

不銹鋼SS304

不銹鋼CF8

7

密封圈

聚四氟乙烯PTFE

聚四氟乙烯PTFE

8

閥桿

不銹鋼SS316

不銹鋼SS304

9

填料

聚四氟乙烯PTFE

聚四氟乙烯PTFE

10

閥桿螺母

不銹鋼SS316

不銹鋼SS304

11

彈簧墊圈

不銹鋼SS304

不銹鋼SS304

12

螺母

不銹鋼SS304

不銹鋼SS304

13

手柄

不銹鋼SS304

不銹鋼SS304

不銹鋼三片式球閥

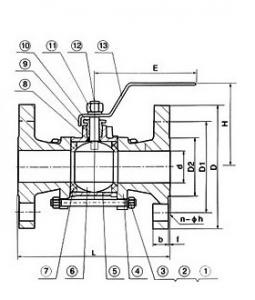

  三、主要外形與連接尺寸

SIZE

1/2"

3/4"

1"

11/4"

11/2"

2"

21/2"

3"

4"

d

15

20

25

32

38

50

65

76

100

L

130

150

160

180

200

230

290

310

350

D

95

105

115

135

145

160

180

195

230

D1

65

75

85

100

110

125

145

160

190

D2

45

55

65

78

85

100

120

135

160

b

14

16

16

18

18

20

22

24

24

f

2

2

2

3

3

3

3

3

3

H

75

95

90

110

130

140

170

180

250

W

130

140

140

170

200

220

350

350

550

n-do

4-14

4-14

4-14

4-18

4-18

8-18

8-18

8-18

8-22

不銹鋼三片式球閥
